レンタル商品

  1. コンプレッサ・エア機械
  2. コンプレッサ

エアドライヤシステム


アフタークーラー


商品コード BAC01850
メーカー
北越工業
型式
ACU200
処理空気量(m3/min)
18.5
周波数(Hz) 50/60兼用
電圧(V)
三相 200
出力(kw) 0.75
吸込条件圧力(MPa{kgf/cm2}) 0.68{6.93}
温度(℃) 100以下
吐出条件温度(℃) 外気温+10以下
配管口径(形状)(mm) 50(ニップル)
寸法(mm) 全長L 約1,000
全幅W 約1,300
全高H 約1,700
質量(kg) 440

エアドライヤ


商品コード BAE11270BAE25491
メーカー
オリオン機械
型式
RAX75F-SE RAX150F-R
処理空気量(m3/min) 11/13 18.5
周波数(Hz) 50/60兼用
電圧(V) 200/220
吸込条件圧力(MPa{kgf/cm2}) 0.69{7.04}
温度(℃) 55 50
周囲温度(℃) 32 35
吐出条件圧力下露点(℃) 10 15
配管口径(形状)(mm) 50(ユニオン綱手) 80(フランジ綱手)
寸法(mm) 全長L 1,830 1,700
全幅W 1,300 1,700
全高H 1,785 1,950
質量(kg) 490 650

ドライフィルタ


商品コード BDP13000BDP20000
メーカー
オリオン機械
型式
SFU1300-RE-LM
SFU2000-RE-LM
処理空気量(m3/min)
13.8
20
配管口径(形状)(mm) 50(ユニオン綱手)
LSFエレメント
ろ過度(μm) 1
捕集効率(%) 99.999
MSFエレメント
ろ過度(μm)
0.01
捕集効率(%) 99.999
出口油分濃度(wtppm) 0.01
寸法(mm) 全長L 968
全幅W 494
全高H 1,446
質量(kg) 66 70

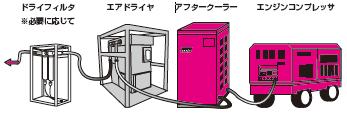

接続例

<エアツール接続用>


<工場用>


本カタログに記載されたものは、代表的な機種であり、実際に納品されるものとは異なる場合がございます。
詳しい仕様につきましては、最寄の営業所までご確認下さい。
