  1. 道路・整地・保安・鉄道
  2. 鉄道工事用機械

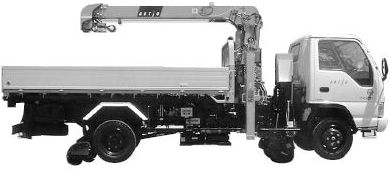

軌陸トラッククレーン付

免許 技能講習 車検



商品コード GF2 34CA0 GF2 34CM1
軌陸型式 OR3CM-01 UJ092
最大積載量※1(kg) 1,300 1,200
燃料 軽油
乗車定員(人) 3 2
クレーン装置 2.9t吊りフックイン
軌陸駆動方式 タイヤの動力で鉄輪を駆動 油圧ポンプの動力で鉄輪を駆動
ミッション 4速オートマチック 6速マニュアル
鉄車輪径(mm) φ380 φ385
対応軌道(mm) 1,067・1,372・1,435 1,067・1,435
鉄輪絶縁 4輪絶縁 絶縁・短絡切替スイッチ
軌陸ブレーキ
(ブレーキペダル連動)
前輪電気シリンダ式 前鉄輪走行用モーター内蔵のブレーキ
後輪タイヤ動力連動式 4輪ディスクブレーキ
Pレンジ時4輪ブレーキ作 手動による非常用4輪ディスクブレーキ

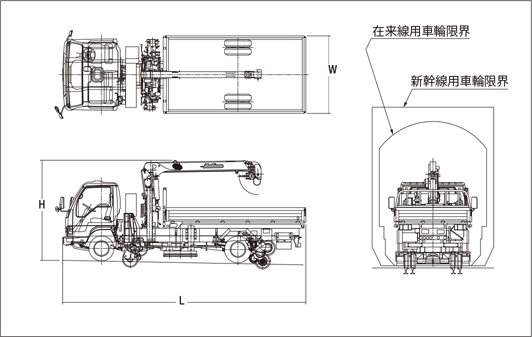

寸法※1 全長L(mm) 6,785 6,450
全幅W(mm) 2,000 2,200
全高H(mm) 2,800 3,190
荷台長L'(mm) 3,850 3,170
荷台幅W'(mm) 1,910 2,080
車両重量※1(kg) 6,520 6,650
※1 車載装備や車両型式によって異なります。
▲センター取り扱い機器の為、センターからの配送となります。

空車時クレーン定格総荷重・作業半径

ブーム① 、① + ②使用時
作業半径 (m) 1.5 1.6 1.8 2.0 2.5 3.0 3.5 4.0 4.5 4.93
定格総荷重(t) 1.93 1.83 1.63 1.43 1.03 0.73 0.53 0.43 0.33 0.28
ブーム① + ② + ③使用時
作業半径 (m) 2.2 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.83
定格総荷重(t) 1.28 1.03 0.73 0.53 0.43 0.33 0.28 0.25 0.23 0.2
ブーム① + ② + ③ + ④使用時
作業半径 (m) 3.0 3.5 4.0 5.0 6.0 7.0 8.0 8.73
定格総荷重(t) 0.73 0.53 0.43 0.28 0.23 0.18 0.15 0.13
※上表は水平堅土上で、クレーン本体アウトリガを中間張出した時の性能であり、
つり具等の質量を含んだ値です。最大張出・最小張出の性能は別途お問い合わせください。

本カタログに記載されたものは、代表的な機種であり、実際に納品されるものとは異なる場合がございます。
詳しい仕様につきましては、最寄の営業所までご確認下さい。
