三次元設計データの作成

i-Constructionでは、将来的には契約図書の三次元化が検討されていますが、当面は、これまで通り紙図面の２次元設計で実施されます。施工者が、二次元設計図書から三次元データを作成することになります。この三次元データの作成を、アクティオが承ります。

三次元設計データには、2種類の作成方法があります。 ３次元設計データなどの三次元データのやりとりには、landXMLといわれるデーター形式で行われるのが一般的です。

線形データ

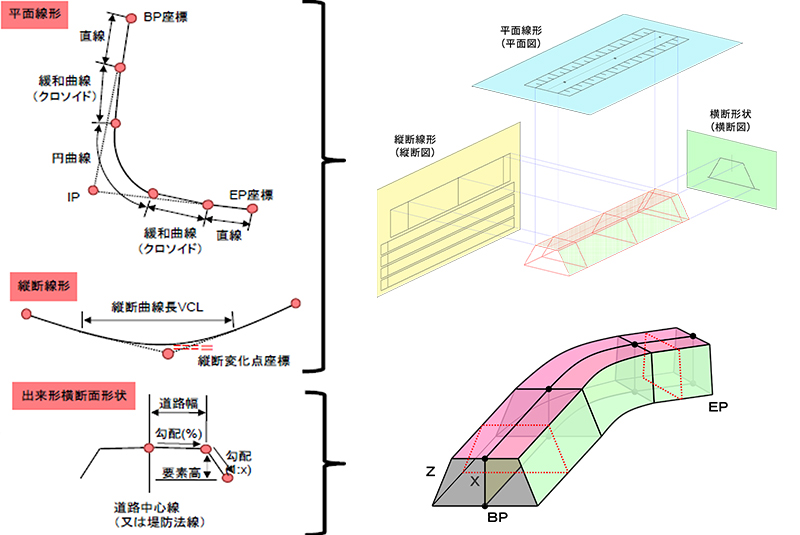

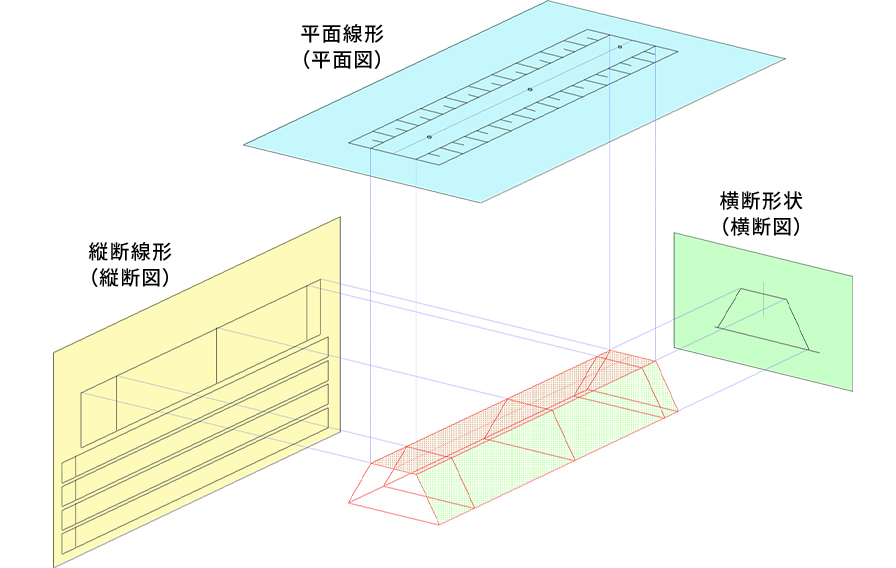

線形データは、平面・縦断線形、横断形状など、設計情報を数値化して入力し、３次元データを作成するものです。

• 平面図（平面要素）



• 縦断図（縦断要素）



• 横断図（横断要素）



TINデータ

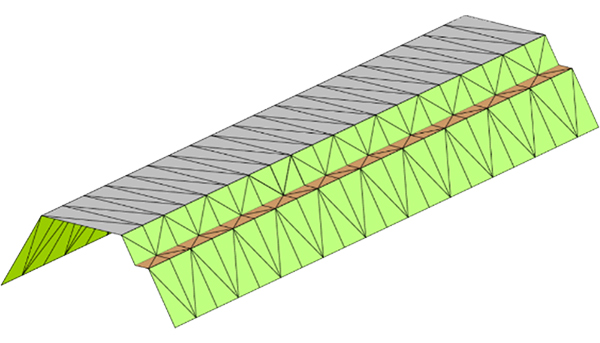

TINデータは、三次元座標を有する三角形の面の集合で構成された面データです。

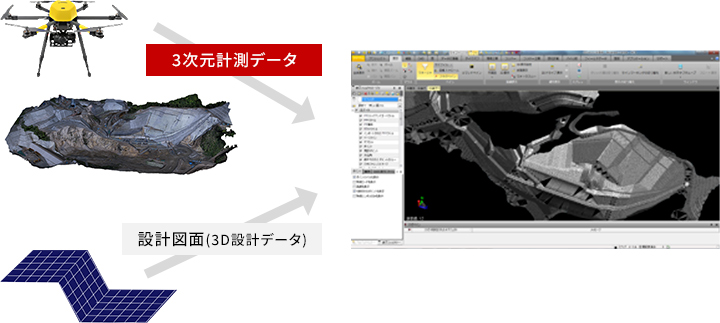

設計の段階ではソフトウェア上で、三次元計測(写真測量)の結果と2次元の設計図面から作成した3次元設計データとの差分から施工量を算出します。

• ■切り盛りが見える化
• ■住民説明会・発注者との打ち合わせ等で現場説明が簡易化

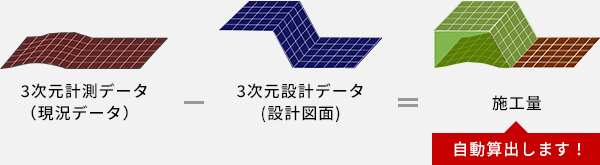

• ■3次元計測データと3次元設計データとの差分で施工量算出

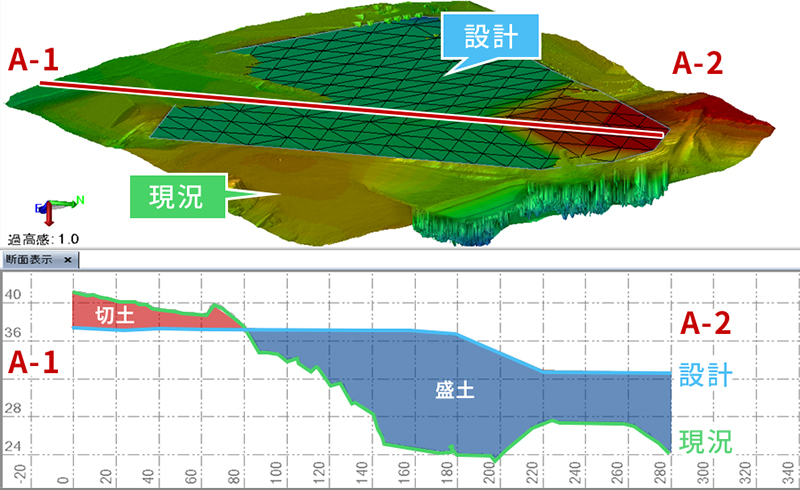

任意の場所で断面図表示も可能です。
