ジャッキ

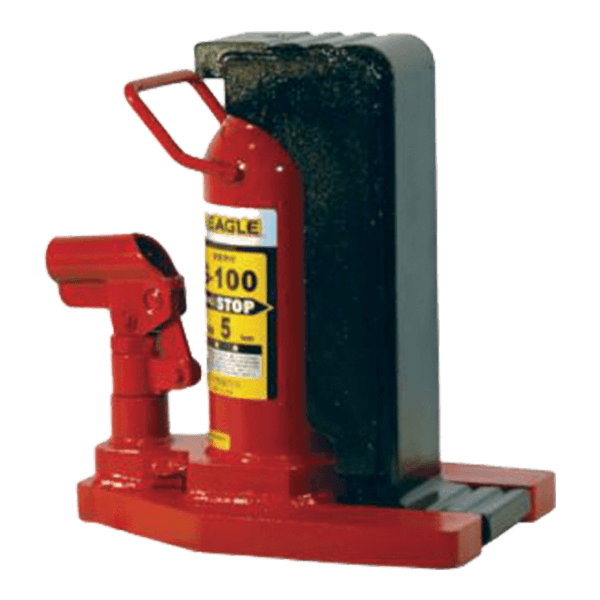

爪付油圧ジャッキ

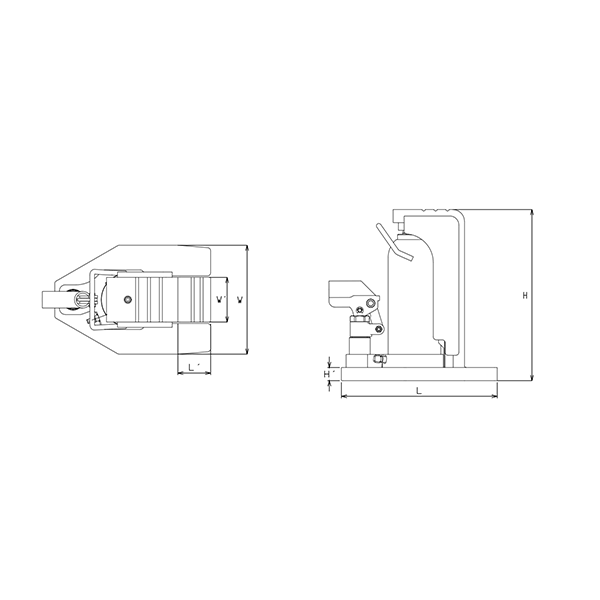

寸法図
| 商品コード | DB7 02110 | DB7 05130 | DB7 10140 | DB7 15140 | DB7 25135 |
|---|---|---|---|---|---|
| 代表管理番号 | 0066X | 0065X | 0064X | 002772 | － |
| メーカー | 今野製作所 | 今野製作所 | 今野製作所 | マサダ製作所 | 今野製作所 |
| 型式 | G-40 | G-100 | G-200 | MHC-15T | M-500 |
| 揚力 爪部（kN｛tf｝） | 20｛2｝ | 50｛5｝ | 100｛10｝ | 150｛15｝ | 250｛25｝ |
| 揚力 頭部（kN｛tf｝） | 40｛4｝ | 100｛10｝ | 200｛20｝ | 300｛30｝ | 500｛50｝ |
| ストローク（mm） | 110 | 130 | 140 | 140 | 145 |
| 爪寸法 爪長L'（mm） | 50 | 55 | 60 | 60 | 60 |
| 爪寸法 爪幅W'（mm） | 65 | 75 | 100 | 110 | 150 |
| 爪寸法 爪最低位置H'（mm） | 16 | 22 | 28 | 32 | 38 |
| 寸法 全長L（mm） | 226 | 262 | 300 | 321 | 322 |
| 寸法 全幅W（mm） | 145 | 183 | 230 | 258 | 350 |
| 寸法 全高H（mm） | 226.5 | 287.5 | 333 | 344 | 375 |
| 質量（kg） | 11 | 21 | 38 | 52.9 | 98 |
▲センター取扱いの為、センターからの配送となります。
