タワークレーン
タワークレーン（40t・m以下）

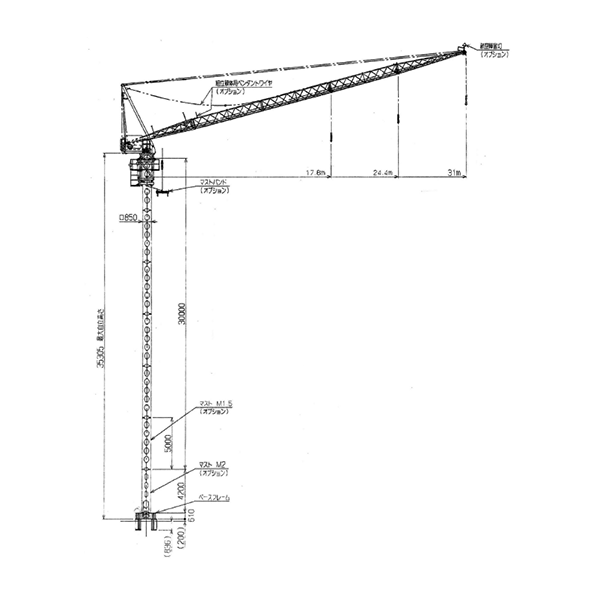

（JCL055SK）

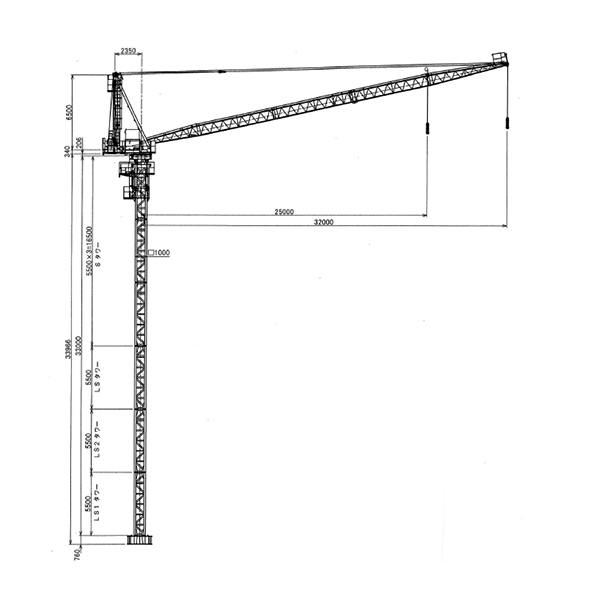

（OTS-50NL）

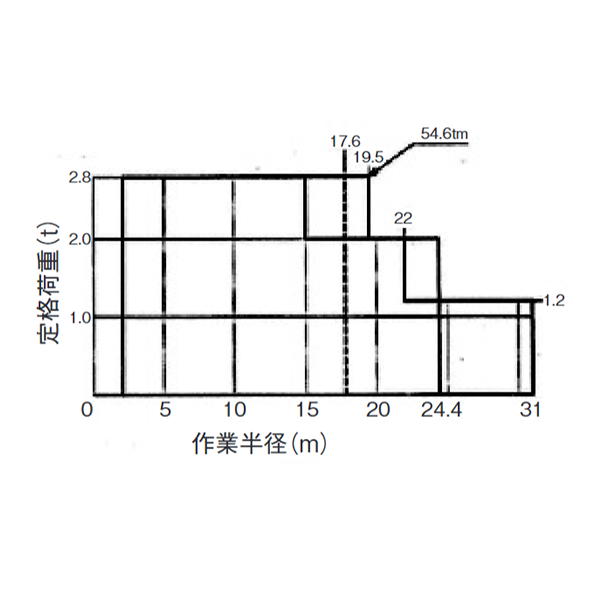

定格荷重曲線（JCL055SK）

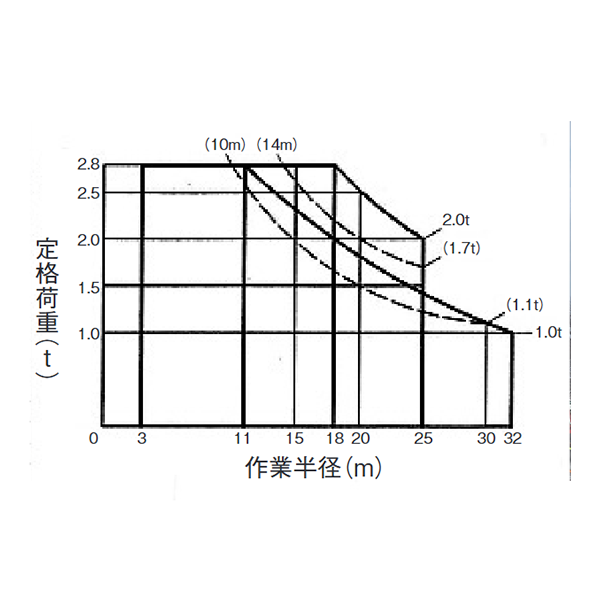

定格荷重曲線（OTS-50NL）
- 技能講習
- 特別教育
■JCL055SK
| 商品コード | DL1 05500 | DL1 05500 | DL1 05500 |
|---|---|---|---|
| 型式 | JCL055SK | JCL055SK | JCL055SK |
| ジブ呼び（m） | 17.8 | 24.4 | 31 |
| 速度 巻上 低速［荷重］（m/min） | 5.0［2.8t以下］ | 5.0［2.8t以下］ | 5.0［2.8t以下］ |
| 速度 巻上 中速［荷重］（m/min） | 14.0［2.8t以下］ | 14.0［2.8t以下］ | 14.0［2.8t以下］ |
| 速度 巻上 高速［荷重］（m/min） | 28［2.8t以下］ 49［1.2t以下］ |
28［2.8t以下］ 49［1.2t以下］ |
28［2.8t以下］ 49［1.2t以下］ |
| 速度 起伏（s） | 120 | 118 | 116 |
| 速度 旋回（rpm） | 0.5 | 0.5 | 0.5 |
| 電源（V） | 三相 200/220 | 三相 200/220 | 三相 200/220 |
| 周波数（Hz） | 50/60兼用 | 50/60兼用 | 50/60兼用 |
| 最大揚程（m） | 110 | 105 | 100 |
| 最大自立高さ（m） | 35.3 | 35.3 | 35.3 |
| 電動機 巻上 | 15.0kW 4P インバータ制御 | 15.0kW 4P インバータ制御 | 15.0kW 4P インバータ制御 |
| 電動機 起伏 | 6.3kW 4P 40％ED インバータ制御 | 6.3kW 4P 40％ED インバータ制御 | 6.3kW 4P 40％ED インバータ制御 |
| 電動機 旋回 | 2.2kW 4P 15％ED インバータ制御 | 2.2kW 4P 15％ED インバータ制御 | 2.2kW 4P 15％ED インバータ制御 |
| 電動機 昇降 | 3.7kW 4P | 3.7kW 4P | 3.7kW 4P |
■OTS-50NL
| 商品コード | DL1 030CO | DL1 030CO |
|---|---|---|
| 型式 | OTS-50NL | OTS-50NL |
| ジブ呼び（m） | 27.0 | 34.0 |
| 速度 巻上［荷重］（m/min） | 45.0［1.4t以下］ | 45.0［1.4t以下］ |
| 速度 巻上［荷重］（m/min） | 35.0［2.0t以下］ | 35.0［2.0t以下］ |
| 速度 巻上［荷重］（m/min） | 27.0［2.8t未満］ | 27.0［2.8t未満］ |
| 速度 起伏（s） | 120.0 | 120.0 |
| 速度 旋回（rpm） | 0.55 | 0.55 |
| 速度 昇降（m/min） | 0.65（0.78） | 0.65（0.78） |
| 電源（V） | 三相 200/220 | 三相 200/220 |
| 周波数（Hz） | 50/60兼用 | 50/60兼用 |
| 最大揚程（m） | 107.0 | 100.0 |
| 電動機 巻上 | 15.0kW 4P CONT インバータ制御 | 15.0kW 4P CONT インバータ制御 |
| 電動機 起伏 | 8.6kW 4P 40％ED インバータ制御 | 8.6kW 4P 40％ED インバータ制御 |
| 電動機 旋回 | 3.7kW 4P CONT インバータ制御 | 3.7kW 4P CONT インバータ制御 |
| 電動機 昇降 | 3.7kW 4P CONT | 3.7kW 4P CONT |
※速度の（）内は、60Hz時の数値を示しています。
※定格荷重線図の（）内と破線は従来機OTS-50Nです。
※定格荷重線図の（）内と破線は従来機OTS-50Nです。
■JCL
| 商品コード | DL1 04000 | DL1 04000 | DL1 04000 | DL1 04000 | DL1 03000 | DL1 03000 | DL1 03000 | DL1 02000 | DL1 02000 | DL1 02000 | DL1 02000 | DL1 01500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| メーカー | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 | 北川鉄工所 |
| 型式 | JCL-040H | JCL-040H | JCL-040H | JCL-040H | JCL-030 | JCL-030 | JCL-030 | JCL022 | JCL022 | JCL021（高） | JCL021（高） | JCL015（高） |
| 最大定格荷重（t） | 2.7 | 2.7 | 2.7 | 2.7 | 2.8 | 2.8 | 2.8 | 1.8 | 1.8 | 1.0 | 1.0 | 1.0 |
| ジブ呼び（m） | 25 | 30 | 35 | 40 | 20 | 25 | 30 | 16 | 22 | 16 | 21 | 15 |
| 電源（V） | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 |
| 最大自立高さ（m） | 41.7 | 41.7 | 41.7 | 41.7 | 30.8 | 30.8 | 30.8 | 30.5 | 30.5 | 26.7 | 26.7 | 26.5 |
