杭打抜機

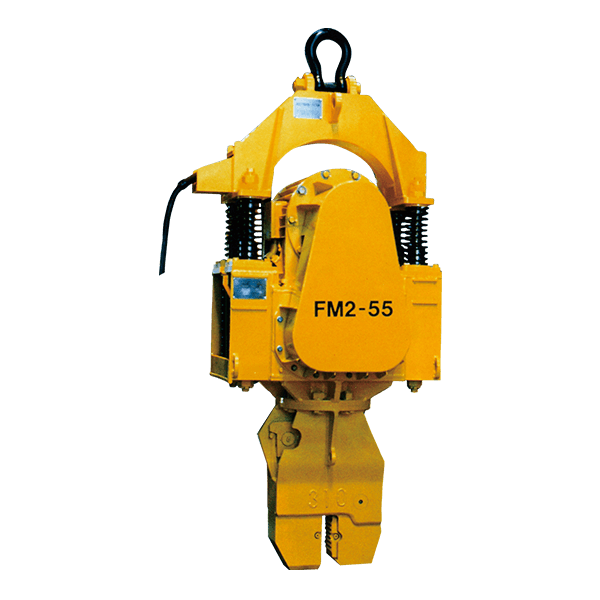

バイブロハンマー KM・FM・CMシリーズ

  • バイブロハンマー KM・FM・CMシリーズ

  • バイブロハンマー KM・FM・CMシリーズ　本体寸法図

    本体寸法図

  • バイブロハンマー KM・FM・CMシリーズ　操作ユニット寸法図

    操作ユニット寸法図

  • 特別教育
  • 特定自主検査
アイコンについて
商品コード FA1 00370 FA1 00750 FA1 01500 FA2 02200 FA2 03000 FA2 04000 FA2 04500 FA2 06000 FA2 09000 FA2 09000 FA2 09000 FA2 12000 FA2 12000 FA2 12000
メーカー トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック
型式 KM2-170 KM2-300 KM2-700 FM2-30 FM2-40 FM2-55 FM2-60 FM2-80 CM2-120 CM2-120 CM2-120 CM2-160 CM2-160 CM2-160
モーター出力（kW） 3.7 7.5 15 22 30 40 45 60 90 90 90 120 120 120
偏心モーメント（N・m） 16.70 29.40 68.60 98.00 129.00 206.00 245.00 353.00 490.00 392.30 294.20 696.00 588.40 490.30
偏心モーメント（kg・cm） 170 300 700 1,000 1,320 2,100 2,500 3,600 5,000 4,000 3,000 7,100 6,000 5,000
振動数（Hz｛cpm｝） 21｛1,250｝ 22｛1,300｝ 20｛1,200｝ 18｛1,100｝ 21｛1,250｝ 18｛1,100｝ 19｛1,150｝ 18｛1,100｝ 18｛1,100｝ 18｛1,100｝ 18｛1,100｝ 16｛980｝ 16｛980｝ 16｛980｝
本体質量（kg） 452 729 1,320 1,870 2,350 3,300 3,750 4,750 6,600 6,600 6,600 8,400 8,400 8,400
振動質量（kg） 395 652 1,100 1,600 1,930 2,700 3,250 3,800 5,550 5,550 5,550 7,000 7,000 7,000
起振力（kN｛t｝） 29｛3.0｝ 56｛5.7｝ 110.8｛11.3｝ 132｛13.5｝ 226｛23.1｝ 278｛28.4｝ 363｛37.0｝ 477｛48.7｝ 663｛67.7｝ 531.5｛54.2｝ 398.1｛40.6｝ 748｛76.3｝ 631.5｛64.4｝ 526.6｛53.7｝
空運転時の振幅（mm） 4.3 4.6 6.4 6.3 6.8 7.8 7.7 9.5 9.0 7.2 5.4 10.1 8.6 7.1
空運転時の加速度（g'） 7.5 8.7 10.3 8.5 12.0 10.5 11.4 12.8 12.2 9.8 7.3 10.9 9.2 7.7
電源容量（kVA） 10 20 45 75 100 125 150 200 300 300 300 400 400 400
クレーン吊容量 3t以上 5t以上 10t以上 15t以上 20t以上 25t以上 25t以上 30t以上 35t以上 35t以上 35t以上 40t以上 40t以上 40t以上
杭の目安　H型鋼 3mまで 5mまで 7mまで 10mまで 15mまで 20mまで 20mまで 22mまで 25mまで 25mまで 25mまで 30mまで 30mまで 30mまで
杭の目安　鋼矢板 軽量5mまで Ⅰ型7mまで Ⅱ型7mまで Ⅱ型10mまで Ⅲ型12mまで Ⅳ型15mまで Ⅳ型18mまで Ⅳ型20mまで Ⅴ型25mまで Ⅴ型25mまで Ⅴ型25mまで Ⅴ型30mまで Ⅴ型30mまで Ⅴ型30mまで
最大N値　砂質土 8 10 15 15 20 30 35 40 50 50 50 50 50 50
最大N値　粘性土 4 5 8 8 10 15 20 25 30 30 30 35 35 35
操作ユニット質量（kg） 60 150 232 330 390 415 420 425 480 480 480 550 550 550
搬送質量（kg） 477 979 1,775 2,325 2,830 3,780 4,240 5,290 7,170 7,170 7,170 9,080 9,080 9,080
※表中の「杭の目安」「最大N値」の数字は目安としてご利用ください。
■本体寸法
型式 KM2-170 KM2-300 KM2-700 FM2-30 FM2-40 FM2-55 FM2-60 FM2-80 CM2-120 CM2-160
A（mm） 720 834 993 1,031 1,187 1,179 1,284 1,370 1,523 1,840
B（mm） 30 30 40 50 50 50 50 50 50 50
C（mm） 1,325 1,746 2,070 2,470 2,623 2,947 3,080 3,317 3,634 4,044
D（mm） 443 541 681 712 770 969 968 1,035 1,071 1,134
E（mm） 165 90 160 172 170 200 200 250 250 250
F（mm） 259 316 400 430 421 537 563 575 622 657
G（mm） 184 225 281 282 349 432 405 460 449 477
■操作ユニット寸法
型式 KM2-170 KM2-300 KM2-700 FM2-30 FM2-40 FM2-55 FM2-60 FM2-80 CM2-120 CM2-160
L（mm） 690 700 947 1,150 1,150 1,150 1,150 1,150 1,150 1,220
W（mm） 320 600 590 600 800 800 800 900 900 950
H（mm） 605 750 793 850 1,000 1,000 1,000 1,100 1,100 1,100
