杭打抜機

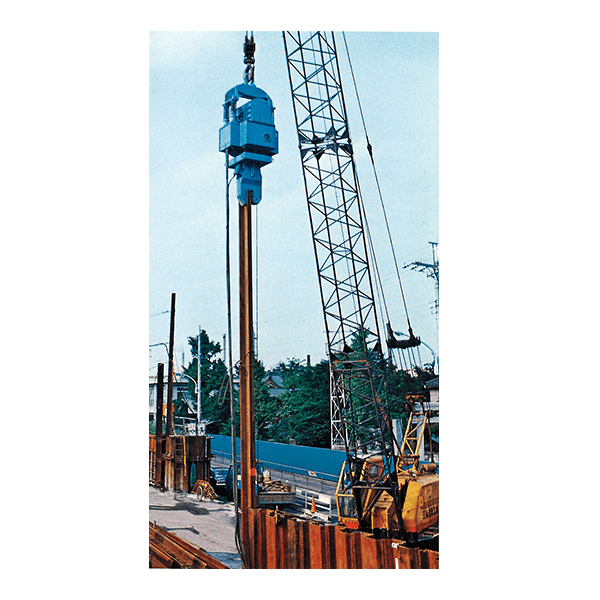

電動式公害対策機 LSVシリーズ

本体寸法図
操作ユニット寸法図

特別教育
特定自主検査

商品コード	FA3 01500	FA3 03000	FA3 03000	FA3 04500	FA3 04500	FA3 06000	FA3 06000
メーカー	トーメック	トーメック	トーメック	トーメック	トーメック	トーメック	トーメック
型式	LSV-20	LSV-40	LSV-40	LSV-60	LSV-60	LSV-80	LSV-80
モーター出力（kW）	15	30	30	45	45	60	60
偏心モーメント（N・m）	49.00	68.60	98.00	117.70	147.00	176.50	216.00
偏心モーメント（kg・cm）	500	700	1,000	1,200	1,500	1,800	2,200
振動数（Hz｛cpm｝）	25｛1,500｝	25｛1,500｝	25｛1,500｝	25｛1,500｝	25｛1,500｝	25｛1,500｝	25｛1,500｝
起振力（kN｛t｝）	123.6｛12.6｝	172.6｛17.6｝	247｛25.2｝	294.2｛30.0｝	369｛37.7｝	444.2｛45.3｝	543｛55.4｝
振動質量（kg）	1,310	2,350	2,350	3,410	3,410	5,390	5,390
本体質量（kg）	1,700	3,000	3,000	4,230	4,230	6,390	6,390
カウンターウェイト装着時質量（kg）	－	－	－	5,070	5,070	7,230	7,230
空運転時の振幅（mm）	3.8	3.0	4.2	3.5	4.4	3.3	4.1
空運転時の加速度（g'）	9.6	7.5	10.7	8.8	11.1	8.4	10.3
ウェイト装着時空運転振幅（mm）	－	－	－	2.8	3.5	2.9	3.5
ウェイト装着時空運転加速度（g'）	－	－	－	7.1	8.9	7.3	8.9
電源容量　75m以内（kVA）	50	100	100	150	150	200	200
電源容量　150m以内（kVA）	70	125	125	200	200	250	250
クレーン吊容量	15t以上	20t以上	20t以上	25t以上	25t以上	35t以上	35t以上
杭の目安　H型鋼	8mまで	12mまで	12mまで	15mまで	15mまで	18mまで	18mまで
杭の目安　鋼矢板	Ⅲ型8mまで	Ⅳ型12mまで	Ⅳ型12mまで	Ⅳ型15mまで	Ⅳ型15mまで	Ⅴ型15mまで	Ⅴ型15mまで
最大N値　砂質土	15	25	25	30	30	35	35
最大N値　粘性土	8	10	10	15	15	20	20
搬送質量（kg）	2,010	3,540	3,540	5,640	5,640	7,890	7,890
電気操作盤	急速逆相制動装置付遠隔式電磁操作盤	急速逆相制動装置付遠隔式電磁操作盤	急速逆相制動装置付遠隔式電磁操作盤	急速逆相制動装置付遠隔式電磁操作盤	急速逆相制動装置付遠隔式電磁操作盤	急速逆相制動装置付遠隔式電磁操作盤	急速逆相制動装置付遠隔式電磁操作盤

■本体寸法

型式	LSV-20	LSV-40	LSV-60	LSV-80
A（mm）	980	1,292	1,366	1,461
B（mm）	489	608	855	839
C（mm）	715	820	980	1,220
D（mm）	1,016	1,178	1,290	1,442
E（mm）	460	540	561	781
F（mm）	50	50	35	38
G（mm）	50	60	60	67
H（mm）	255	350	340	362
I（mm）	2,184	2,720	3,201	3,520
J（mm）	700	922	981	1,175
K（mm）	172	180	200	250
L（mm）	450	540	540	700
M（mm）	305	401	414	521

■操作ユニット寸法

型式	LSV-20	LSV-40	LSV-60	LSV-80
L（mm）	1,200	1,265	1,310	1,430
W（mm）	610	770	770	770
H（mm）	960	1,120	1,140	1,380
