株式会社アクティオ
地盤改良機

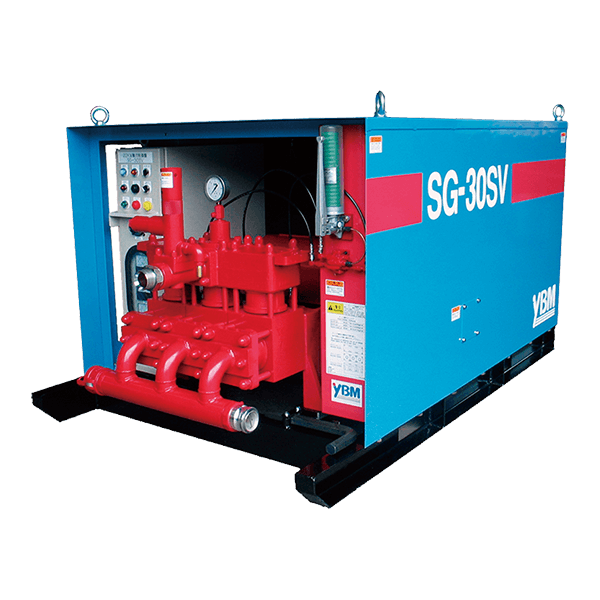

高圧グラウトポンプ SGシリーズ
寸法図
| 商品コード | F2F 02200 | F2F 02200 | F2F 05500 | F2F 05500 | F2F 07500 | F2F 15000 | F2F 22000 |
|---|---|---|---|---|---|---|---|
| メーカー | ワイビーエム | ワイビーエム | トーメック | トーメック | トーメック | トーメック | トーメック |
| 型式 | SG-30VⅡ | SG-30VⅡ | SG-75MkⅡ | SG-75MkⅡ | SG-100 | SG-200SV | SG-300SV |
| ポンプ ストローク（mm） | 100 | 100 | 40 | 40 | 50 | 100 | 150 |
| ポンプ プランジャー径（mm） | 100 | 100 | 60 | 50 | 40 | 60 | 67 |
| ポンプ 最大吐出圧力（MPa｛kgf/cm2｝） | 4.9｛50｝ | 2.5｛25｝ | 29.4｛300｝ | 39.2｛400｝ | 39.2｛400｝ | 39.2｛400｝ | 45.0｛460｝ |
| ポンプ 理論吐出量（L/min） | 230 | 440 | 20～100 | 14～70 | 50～100 | 55～200 | 175～350 |
| ポンプ 吸入口径（mm） | 75（2-1/2）オスカム | 75（2-1/2）オスカム | 50（50A） | 50（50A） | 50（50A） | 50（50A） | 80（80A） |
| ポンプ 吐出口径（mm） | 50（2）メスネジ | 50（2）メスネジ | 20（20A） | 20（20A） | 20（20A） | 25（25A） | 40（40A） |
| 原動機 | 22kW－-4Pインバータ | 22kW－-4Pインバータ | 55kW可変速モータ | 55kW可変速モータ | 75kW-4Pモータ | 150kW-6Pモータ | 220kW-4Pモータ |
| 寸法（L×W×H）（mm） | 2,000×1,250×1,100 | 2,000×1,250×1,100 | 2,200×1,500×1,250 | 2,200×1,500×1,250 | 2,200×1,500×1,250 | 3,000×1,750×1,600 | 3,150×2,000×1,850 |
| 質量（kg） | 1,600 | 1,600 | 2,300 | 2,300 | 2,000 | 5,000 | 7,400 |
