シールド・推進機械
ガス検知システム
シールドマシン・後続台車・坑内・立坑等に定置式ガス検知器を取り付け、地上（中央制御室等安全な場所）にて一括してモニター表示及び記録を行い、坑内の安全管理を行います。
●ガス検知部が多重伝送機能を持っているため、安定した信号伝送を簡単な工事で実現できます。
●ガス検知部は耐圧防爆型で小型且つ軽量のため、設置も容易に行うことができます。
●モニター部は複数箇所の同時モニタリングが可能。専用電話回線等を利用して遠隔地での監視も可能です。
●シールド総合監視システム等と併用して一括監視等も可能です。
●ガス検知部が多重伝送機能を持っているため、安定した信号伝送を簡単な工事で実現できます。
●ガス検知部は耐圧防爆型で小型且つ軽量のため、設置も容易に行うことができます。
●モニター部は複数箇所の同時モニタリングが可能。専用電話回線等を利用して遠隔地での監視も可能です。
●シールド総合監視システム等と併用して一括監視等も可能です。
■ガス検知器仕様一覧

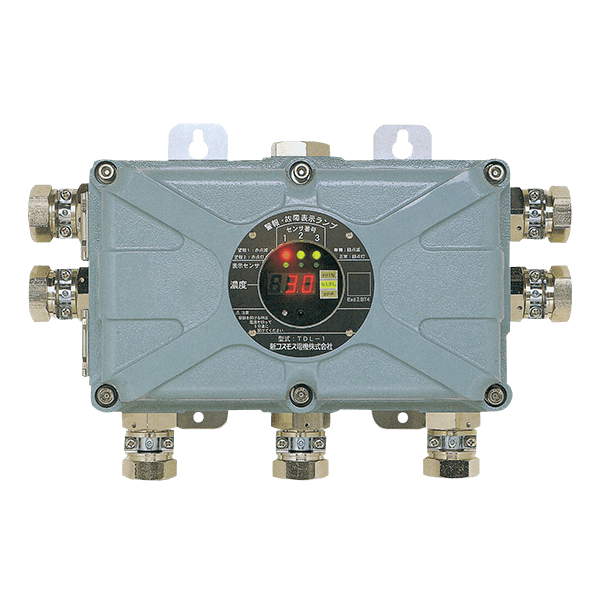

| 型式 | TDL-1 | TDL-1 | TDL-1 | TDL-1 | TL-1 |
|---|---|---|---|---|---|
| 対象ガス | メタン（CH4） | 酸素（O2） | 硫化水素（H2S） | 一酸化炭素（CO） | TDL-1と共通 |
| 表示濃度範囲 | 0～100％LEL 0～20％LEL |
0～25vol％ | 0～50ppm | 0～250ppm | TDL-1と共通 |
| 検知原理 | 接触燃焼式 熱線型半導体式 |
隔膜ガルバニ電池式 | 熱線型半導体式 | 定電位電解式 | TDL-1と共通 |
| 警報精度 | ±25％以内 | ±1vol％以内 | ±30％以内 | ±30％以内 | TDL-1と共通 |
| 適合ガス検知部 | KD-5B | KD-50 | KD-5B | KD-5B | TDL-1と共通 |
| 通信出力 | デジタル多重伝送 | デジタル多重伝送 | デジタル多重伝送 | デジタル多重伝送 | 4～20mA出力 |
| 防爆構造 | 耐圧防爆構造（ExdⅡBT4） | 耐圧防爆構造（ExdⅡBT4） | 耐圧防爆構造（ExdⅡBT4） | 耐圧防爆構造（ExdⅡBT4） | 耐圧防爆構造（ExdⅡBT4） |
| 外径寸法（L×W×H）（mm） | 250×120×150 | 250×120×150 | 250×120×150 | 250×120×150 | TDL-1と共通 |
| 質量（kg） | 8.5 | 8.5 | 8.5 | 8.5 | TDL-1と共通 |
※警報設定値は検知範囲内で任意に設定可能です。
■ガス検知システムフロー図
