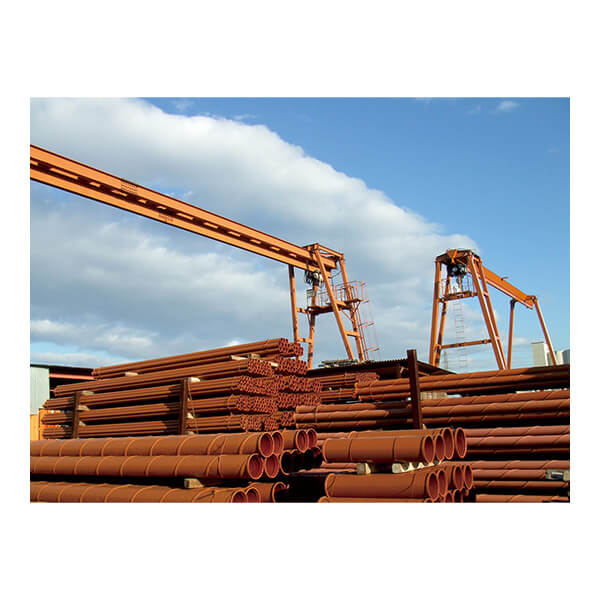

一般仮設配管（SO）
●空気・水・薬液・モルタル等の給排水管・土砂圧送管、一般仮設配管・SOは、主としてトンネル、ダムシールド、推進、基礎等の各工事に使用され、低圧の水、空気等の用途に供する製品です。
| 呼称A（B） | 25A（1B）短尺管 | 25A（1B）短尺管 | 25A（1B）短尺管 | 25A（1B） | 50A（2B）短尺管 | 50A（2B）短尺管 | 50A（2B）短尺管 | 50A（2B） | 80A（3B）短尺管 | 80A（3B）短尺管 | 80A（3B）短尺管 | 80A（3B） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 寸法 外形（mm） | 34 | 34 | 34 | 34 | 60.5 | 60.5 | 60.5 | 60.5 | 89.1 | 89.1 | 89.1 | 89.1 |
| 寸法 肉厚（mm） | 2.3 | 2.3 | 2.3 | 2.3 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 寸法 長さ（mm） | 1,000 | 2,000 | 3,000 | 6,000 | 1,000 | 2,000 | 3,000 | 6,000 | 1,000 | 2,000 | 3,000 | 6,000 |
| 重量（kg/P） | 1.8 | 3.7 | 5.5 | 11.0 | 2.8 | 5.7 | 8.5 | 17.0 | 4.3 | 8.7 | 13.0 | 26.0 |
| 呼称A（B） | 100A（4B）短尺管 | 100A（4B）短尺管 | 100A（4B）短尺管 | 100A（4B） | 150A（6B）短尺管 | 150A（6B）短尺管 | 150A（6B）短尺管 | 150A（6B） | 200A（8B）短尺管 | 200A（8B）短尺管 | 200A（8B）短尺管 | 200A（8B） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 寸法 外形（mm） | 114.3 | 114.3 | 114.3 | 114.3 | 165.2 | 165.2 | 165.2 | 165.2 | 216.3 | 216.3 | 216.3 | 216.3 |
| 寸法 肉厚（mm） | 2.3 | 2.3 | 2.3 | 2.3 | 2.0 | 2.0 | 2.0 | 2.0 | 3.0 | 3.0 | 3.0 | 3.0 |
| 寸法 長さ（mm） | 1,000 | 2,000 | 3,000 | 6,000 | 1,000 | 2,000 | 3,000 | 6,000 | 1,000 | 2,000 | 3,000 | 6,000 |
| 重量（kg/P） | 5.6 | 11.3 | 17.0 | 34.0 | 8.1 | 16.3 | 24.5 | 49.0 | 15.8 | 31.6 | 47.4 | 94.8 |
| 呼称A（B） | 250A（10B）短尺管 | 250A（10B）短尺管 | 250A（10B）短尺管 | 250A（10B） | つるまき管（12B） |
|---|---|---|---|---|---|
| 寸法 外形（mm） | 267.4 | 267.4 | 267.4 | 267.4 | 318.5 |
| 寸法 肉厚（mm） | 3.5 | 3.5 | 3.5 | 3.5 | 1.6 |
| 寸法 長さ（mm） | 1,000 | 2,000 | 3,000 | 6,000 | 6,000 |
| 重量（kg/P） | 22.9 | 45.7 | 68.5 | 137.0 | 94,3 |
※短尺管は御要望の長さに加工致します。
