鉄道工事用機械
軌陸高所作業車

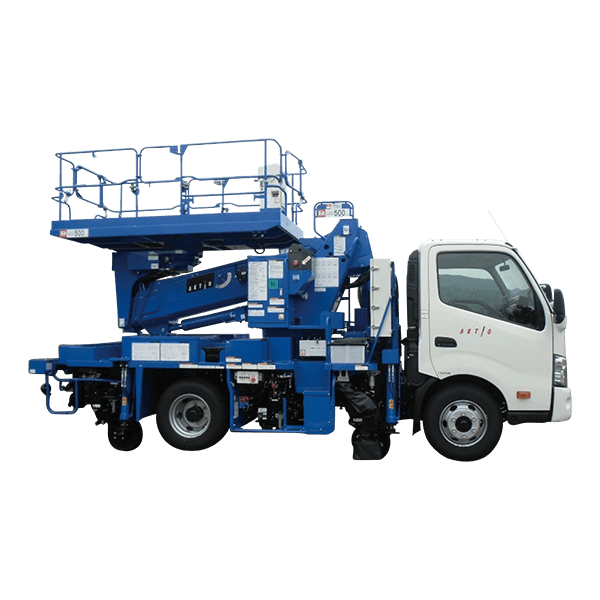

GF5 A0993 001（U565）

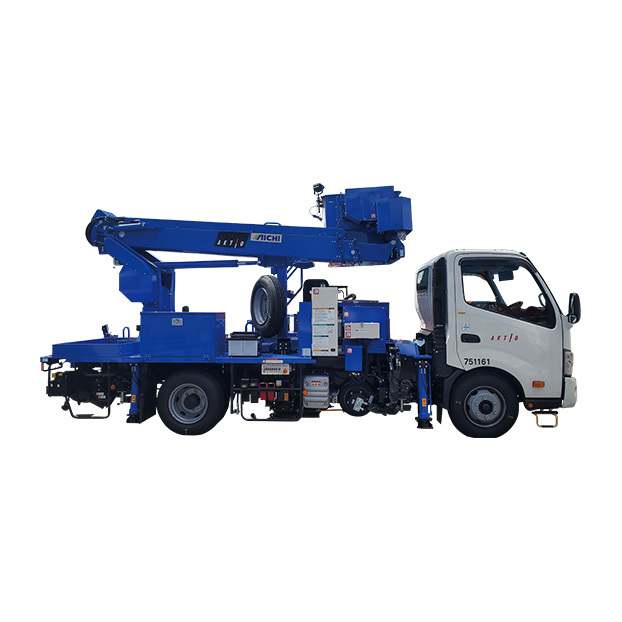

GF5 01212（LK12C1FN）

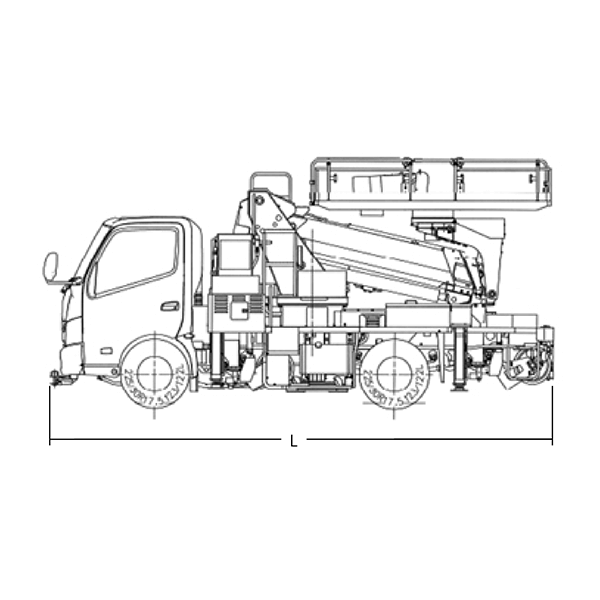

寸法図

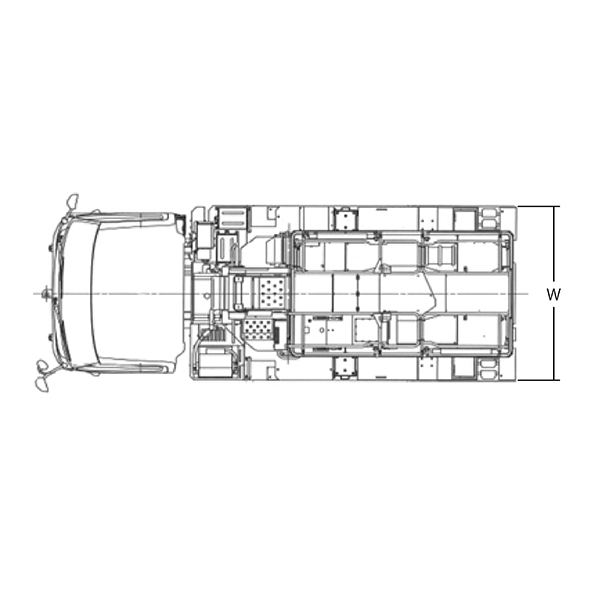

寸法図

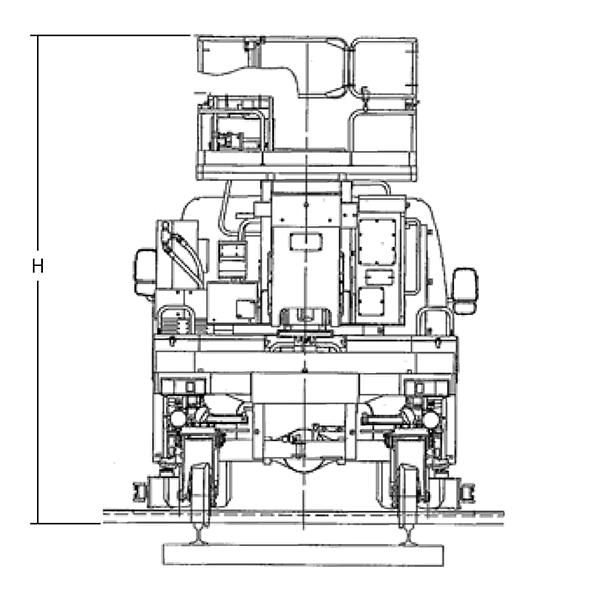

寸法図
GF5 01253・GF5 01743は「技」「免」「特自検」「車検」
- 特別教育
- 資格・運転免許
- 特定自主検査
- 車検
| 商品コード | GF5 A0993 001 | GF5 A0993 002 | GF5 01253 | GF5 01212 | GF5 01744 |
|---|---|---|---|---|---|
| 呼称（バケット床面高さ）（m） | 9.9 | 9.9 | 12.5 | 12.1 | 17.4 |
| 作業床 | デッキ | デッキ | バケット | バケット | バケット |
| 格納方式 | 後方格納 | 前方格納 | 前方格納 | 前方格納 | 前方格納 |
| メーカー | アイチコーポレーション | タダノ | アイチコーポレーション | アイチコーポレーション | アイチコーポレーション |
| 型式※1 | U565 | AT-100SDW | LK12A | LK12C1FN | LK17M1FS |
| 積載荷重（kg） | 2名または500 | 2名または500 | 2名または200 | 2名または200 | 2名または200 |
| バケット内寸法 全長L'（mm） | 2,700 | 2,800 | 700 | 700 | 700 |
| バケット内寸法 全幅W'（mm） | 1,500 | 1,550 | 1,000 | 1,000 | 1,000 |
| バケット内寸法 全高H'（mm） | 900 | 910 | 900 | 900 | 900 |
| 鉄輪径（mm） | φ385 | φ420 | φ385 | φ410 | φ410 |
| 対応軌道幅（mm） | 1,067・1,372・1,435 | 1,067・1,372・1,435 | 1,067・1,372・1,435 | 1,067・1,435 | 1,067・1,372・1,435 |
| 鉄輪絶縁 | 絶縁・短絡切替スイッチ | 絶縁・短絡切替スイッチ | 絶縁・短絡切替スイッチ | 絶縁・短絡切替スイッチ | 絶縁・短絡切替スイッチ |
| 寸法 全長L（mm） | 5,020 | 5,875 | 5,900 | 6,460 | 6,940 |
| 寸法 全幅W（mm） | 2,180 | 2,200 | 2,175 | 2,170 | 2,300 |
| 寸法 全高H（mm） | 3,450 | 3,180 | 3,360 | 3,130 | 3,490 |
| 車両重量（kg） | 7,740 | 7,490 | 7,630 | 7,140 | 11,000未満 |
| 車両総重量（kg） | 7,910 | 7,990 | 7,890 | 7,460 | 10,950 |
※1 JR東日本型式認定番号 LZ10KRS：AK-05-029改、U565：AK-05-027改、AT-100SDW：TD-05-001改、LK12A：AK-05-025改、LK17M1FS：AK-05-031改、LK12C1FN：AK-05-033
◎軌陸高所デッキタイプは11t車もございます（LZ10KRS）。
◎軌陸高所デッキタイプは11t車もございます（LZ10KRS）。
