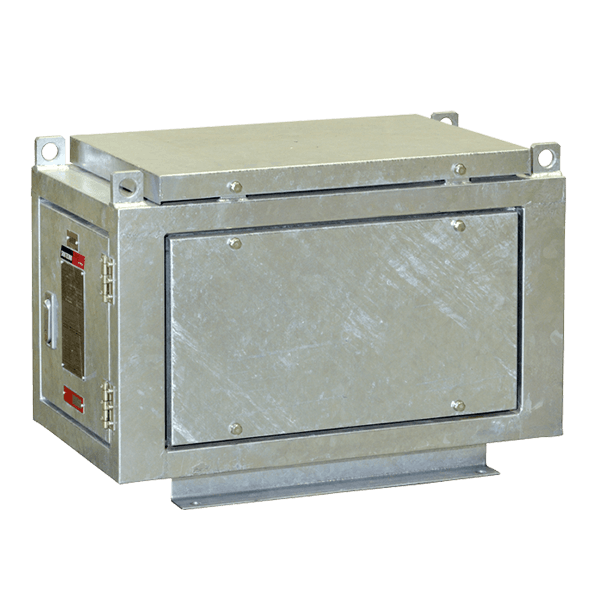

三相乾式トランス CCD型
-
-
正面図/側面図
| 商品コード | YB3 00500 | YB3 01000 | YB3 02000 | YB3 03000 | YB3 05000 | YB3 07500 | YB3 10000 | YB3 15000 | YB3 20000 | YB3 30000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | CCD-5 | CCD-10 | CCD-20 | CCD-30 | CCD-50 | CCD-75 | CCD-100 | CCD-150 | CCD-200 | CCD-300 |
| 容量（kVA） | 5 | 10 | 20 | 30 | 50 | 75 | 100 | 150 | 200 | 300 |
| 周波数（Hz） | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 |
| 定格 一次電圧（切替付）（V） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） |
| 定格 二次電圧（三相）（V） | 210/105 | 210/105 | 210/105 | 210/105 | 210/105 | 210/105 | 210/105 | 210/105 | 210/105 | 210/105 |
| 定格 一次電流 400V使用時（A） | 7.2 | 14.1 | 28.9 | 43.3 | 72.2 | 108 | 144 | 217 | 289 | 433 |
| 定格 一次電流 200V使用時（A） | 14.4 | 28.9 | 57.7 | 86.6 | 144 | 217 | 289 | 433 | 577 | 866 |
| 定格 二次電流 200V使用時（A） | 13.7 | 27.5 | 55 | 82.5 | 137 | 206 | 275 | 412 | 550 | 825 |
| 定格 二次電流 100V使用時（A） | 27.5 | 55 | 110 | 82.5 | 137 | 206 | 275 | 412 | 550 | 825 |
| 寸法 全長L（mm） | 500 | 700 | 750 | 750 | 850 | 1,070 | 1,070 | 1,700 | 1,800 | 2,400 |
| 寸法 全幅W（mm） | 400 | 395 | 395 | 395 | 420 | 455 | 455 | 550 | 550 | 700 |
| 寸法 全高H（mm） | 490 | 490 | 550 | 550 | 550 | 700 | 700 | 950 | 1,000 | 1,100 |
| 質量 （kg） | 74 | 155 | 200 | 220 | 330 | 540 | 600 | 1,050 | 1,200 | 1,750 |
▲センター取扱いの為、センターからの発送となります。
