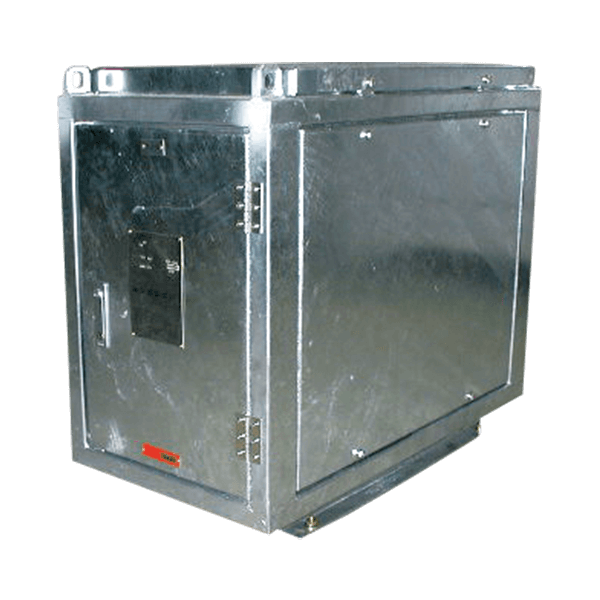

三相タップトランス CCD-S型
-
-
正面図/側面図
-
2次側タップ表
| 商品コード | YB4 05000 | YB4 10000 | YB4 15000 | YB4 20000 |
|---|---|---|---|---|
| 型式 | CCD-50S | CCD-100S | CCD-150S | CCD-200S |
| 容量（kVA） | 50 | 100 | 150 | 200 |
| 周波数（Hz） | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 |
| 定格 一次電圧（切替付）（V） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） | 440-400-360（220-200-180） |
| 定格 二次電圧（切替付）（V） | 480-460-440-420-400-380-360（240-230-220-210-200-190-180） | 480-460-440-420-400-380-360（240-230-220-210-200-190-180） | 480-460-440-420-400-380-360（240-230-220-210-200-190-180） | 480-460-440-420-400-380-360（240-230-220-210-200-190-180） |
| 定格 一次電流（400V使用時）（A） | 144（72.2） | 288（144） | 433（217） | 577（289） |
| 定格 二次電流（400V使用時）（A） | 144（72.2） | 288（144） | 433（217） | 577（289） |
| 結線 | △－Y | △－Y | △－Y | △－△ |
| 寸法 全長L（mm） | 900 | 1,120 | 1,750 | 1,750 |
| 寸法 全幅W（mm） | 470 | 555 | 650 | 650 |
| 寸法 全高H（mm） | 770 | 950 | 1,350 | 1,350 |
| 質量（kg） | 370 | 650 | 1,100 | 1,500 |
▲センター取扱いの為、センターからの発送となります。
