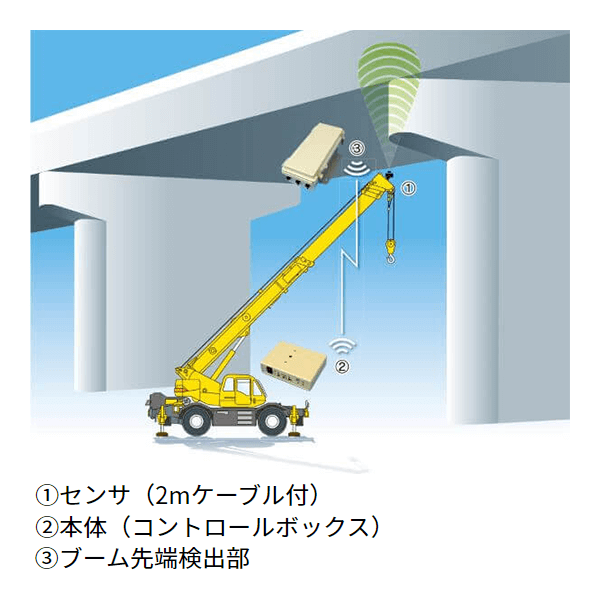

使用イメージ図
-

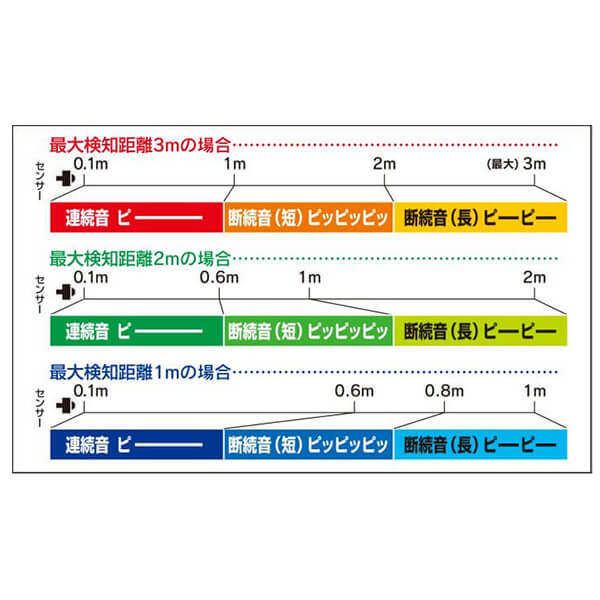

センサー検知範囲
-

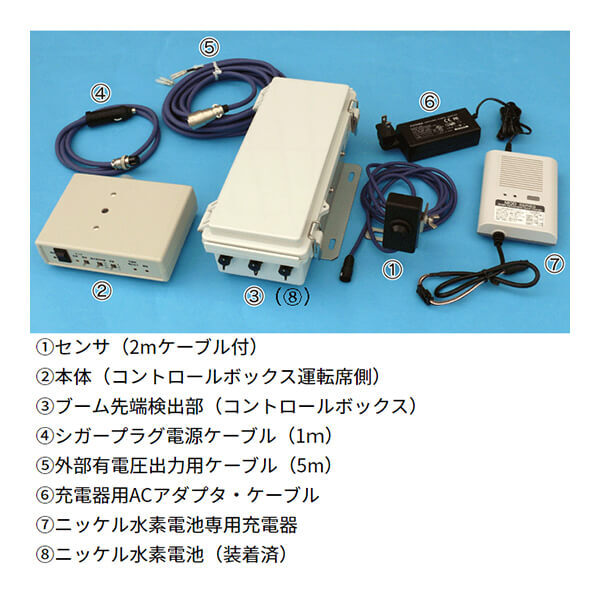

商品構成
●運転席とクレーン先端を無線で接続し、障害物を検知したら直ちに報知する超音波構造物検知センサーの警報装置です。
●クレーン等のブーム先端に取付し、上昇時の、構造物との衝突を未然に防ぐのに役立ちます。
●無線式構造のため、ブーム伸縮の際にコードを巻き込むこともありません。
●センサー、運転席のコントロールボックスはマグネット式、ブーム先端側はボルトなどでしっかりと固定してください。
●検知距離は3ｍ、2ｍ、1ｍの3段階切替式で、作業環境に合わせて、ブザー音量調節（最大95dB）が可能です。
●クレーン等のブーム先端に取付し、上昇時の、構造物との衝突を未然に防ぐのに役立ちます。
●無線式構造のため、ブーム伸縮の際にコードを巻き込むこともありません。
●センサー、運転席のコントロールボックスはマグネット式、ブーム先端側はボルトなどでしっかりと固定してください。
●検知距離は3ｍ、2ｍ、1ｍの3段階切替式で、作業環境に合わせて、ブザー音量調節（最大95dB）が可能です。
| 商品コード | RL6 21030 001 |
|---|---|
| メーカー | つくし工房 |
| 型式 | パノラマU |
| 検出方式 | 超音波反射式 |
| センサー動作温度範囲（℃） | -10～50（ただし氷結しないこと） |
| 定格電圧動作電圧範囲 コントロールボックス（運転席側）（V） | DC12・24 DC9～26 |
| 機能 操作部 | 最大検知距離：1、2、3m ブザー音量：小、切、大 センサ電源：入、切（遠隔制御） |
| 機能 表示部 | 先端部電圧低下：LED 警報：LED（障害物検知） 応答：センサ電源制御による 電源：LED |
| ブザー出力（dB） | 95 Min.at 10cm |
| 動作※1 最大検知距離 3m設定時（m） | 3～2：ブザー継続鳴動 2～1：短いブザー継続鳴動 1～0.1：ブザー連続鳴動 |
| 動作※1 最大検知距離 2m設定時（m） | 2～1：ブザー継続鳴動 1～0.6：短いブザー継続鳴動 0.6～0.1：ブザー連続鳴動 |
| 動作※1 最大検知距離 1m設定時（m） | 1～0.8：ブザー継続鳴動 0.8～0.6：短いブザー継続鳴動 0.6～0.1：ブザー連続鳴動 |
| 外部有電圧接続（最大時）（mA） | 400（電源ケーブル内ヒューズ1A内蔵）※2 |
| 連続使用時間 センサ部（h） | 約72（バッテリ満充電時） |
| 消費電流 コントロールボックス（運転席側）（V） | ブザー出力動作時 DC24 約0.5A |
| 寸法（W×D×H） センサ部（mm） | 35×30×60 |

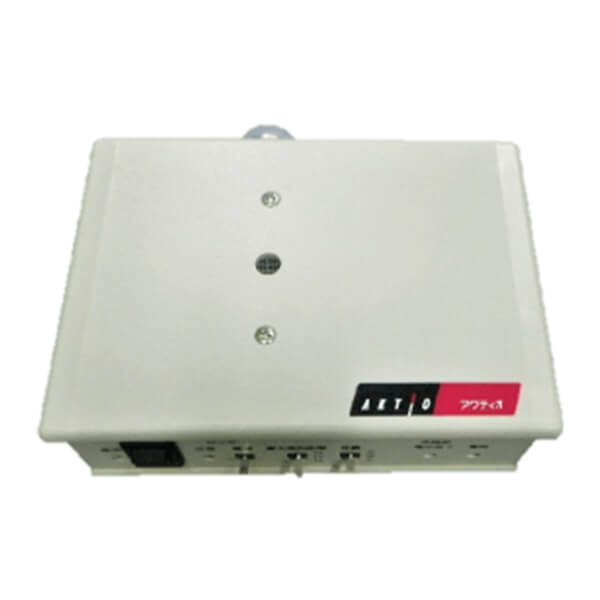

| 寸法（W×D×H） コントロールボックス（運転席側）（mm） | 110×75×260 |
| 寸法（W×D×H） コントロールボックス（ブーム先端側）（mm） | 150×110×40 |
| 質量 センサ部（g） | 150（取付金具・ケーブル含む） |
| 質量 コントロールボックス（運転席側）（g） | 1,500（バッテリ含む） |
| 質量 コントロールボックス（ブーム先端側）（g） | 450（取付マグネット含む） |
※1 検知対象物が感知しにくい形状（傾斜の大きい物、細い棒状、吸音性の綿等）の場合、範囲内でも反応しないことがあります。
※2 電圧は供給電圧による
※2 電圧は供給電圧による
付属品

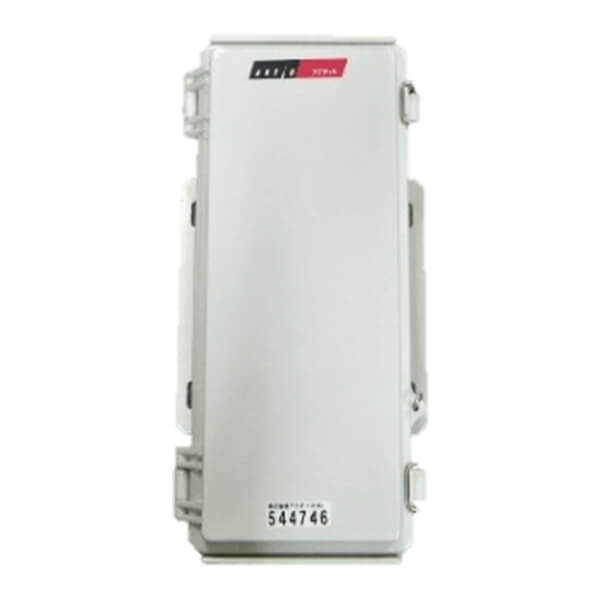

・ブーム先端検出部

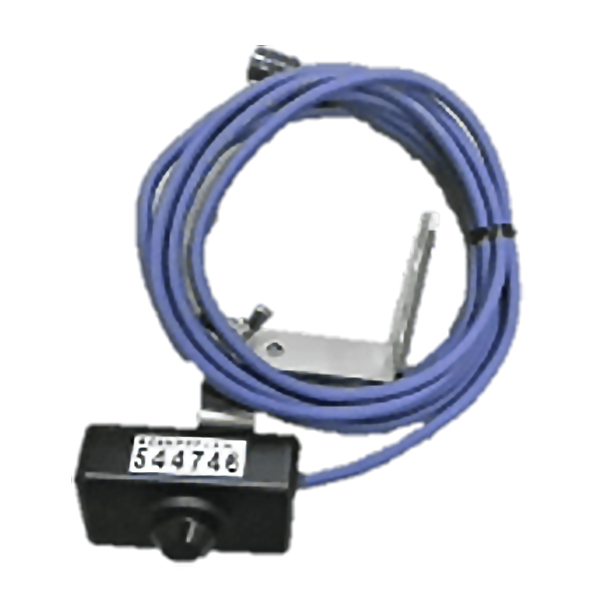

・センサ（2mケーブル付）
・外部有電圧出力用ケーブル（5m）
・シガープラグ電源ケーブル（1m）
・ニッケル水素電池
・充電器用ACアダプタ
・充電器用ACケーブル
・各種書類
■用途
・クレーン作業等の上部構造物検知に。
・クレーン作業等の上部構造物検知に。

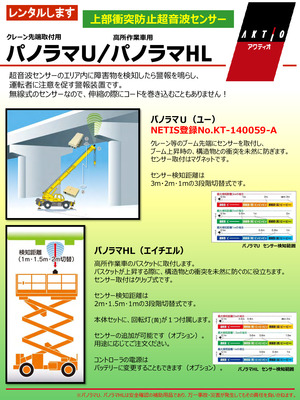

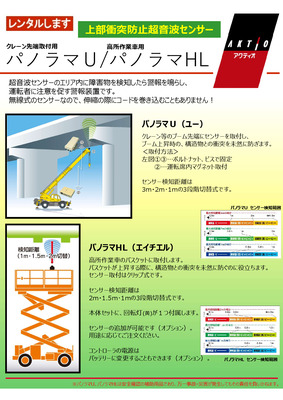

関連チラシ・関連カタログなど
