歩行者検知警戒システムブラクステール

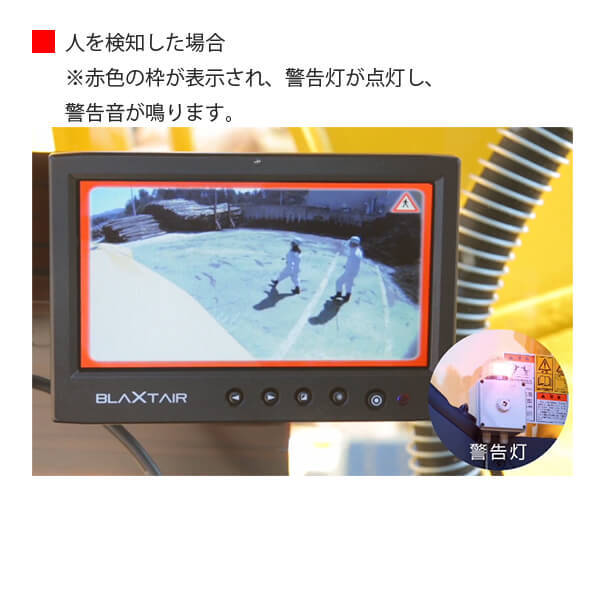

モニター画面例①

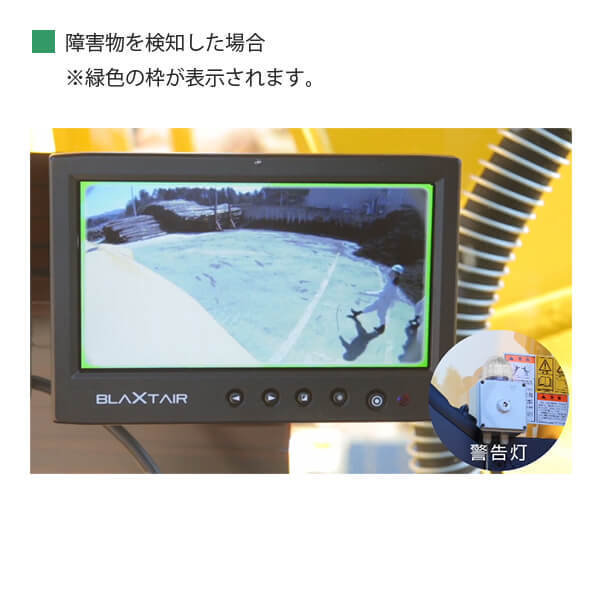

モニター画面例②

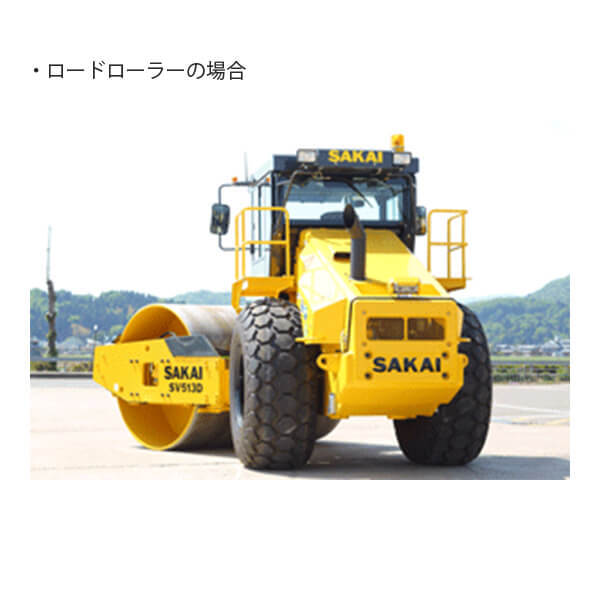

使用例①

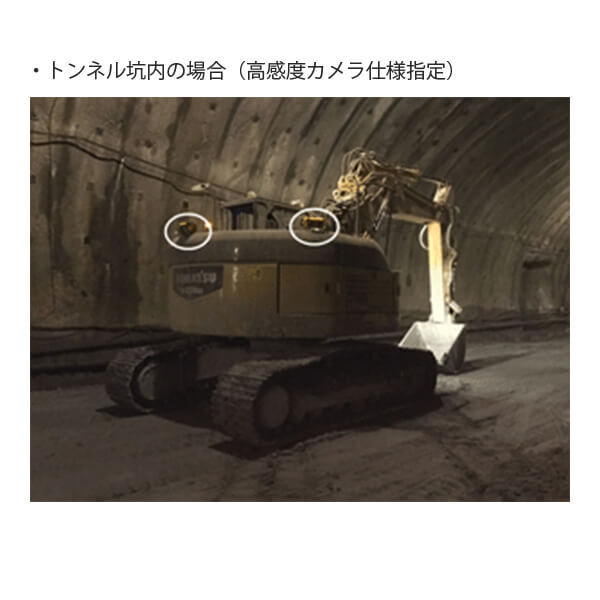

使用例②

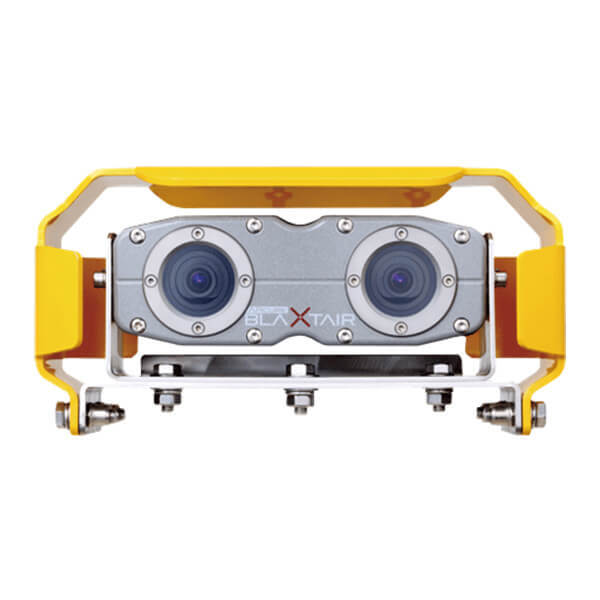

商品構成

●現場内で建設機械やフォークリフトと歩行者・作業者の接近を検知するために人とその他障害物を区別して警報を出せる最先端インテリジェントカメラシステムです。
●人（歩行者・作業者）へ危険がある場合のみ警報できます。
運転席内のモニターにアラート（警告）が表示・警告灯が作動し、危険をお知らせします。
●各種建設重機や産業車両に取付可能です。
●現場環境に合わせて検知範囲を設定できます。

商品コード	RL5 T0601 001
メーカー	エウレカ
型式	トンネル坑内用blaxtairMR90
電源電圧（V）	DC12～24
検出方式	3Dステレオカメラによる画像認識技術
最大検出距離（m）	奥行き：0.3～6　幅：4
検出範囲設定	カメラ毎：2（水平角120° 0.3～6m間内）
水平視野角（度）	128
検出角度（度）	水平角120× 高度角90
設置高さ（m）	1.3～2.4
検知位置特定精度（cm）	±20～50
応答時間（秒）	0.2～0.8
起動時間（秒）	30～70
保護構造	センサヘッド：IP69K　ユニット：IP67
使用温度（℃）	センサヘッド：-40～75 ユニット：-10～40 モニター：-30～85
使用照度（Lux）	20～80.000
インターフェース	USB
寸法（W×D×H）（mm）　センサ	262×122×133（フード付）
寸法（W×D×H）（mm）　ユニット	221×260×87（コネクタ部含まず）
質量センサ/ユニット（kg）	3.71（フード付）/約5

付属品

・プロセッシング・ユニット
・防塵防水モニター
・警告用ブザー+LEDランプセット
・センサーヘッド接続ケーブル（10m）
・電源ケーブル
・モニター接続ケーブル
・六角レンチ（4mm)
・各種書類

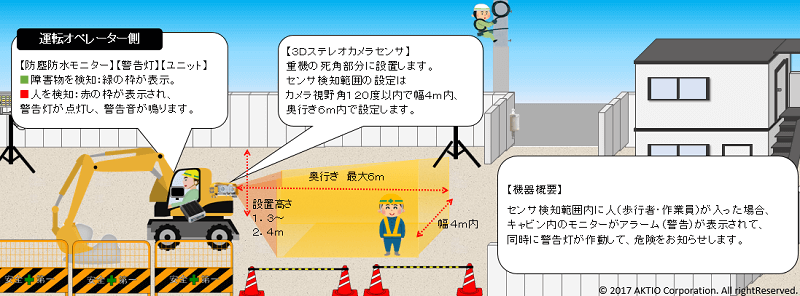

■概要イメージ図
・運転席内のモニターにアラート（警告）が表示・警告灯が作動し、危険を運転者へお知らせすることで、作業員と重機・産業車両との接触事故防止など、作業員の安全を確保する事に長けた安全管理補助器具です。
※カメラの高さと角度のみ制限があります。地面から1.3～2.4mの高さでの取付けが必要です。

概要イメージ図

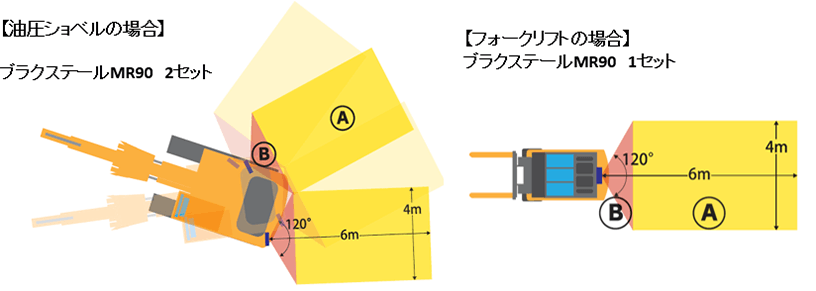

■検知範囲設定例
Ⓐ人（歩行者・作業者）とその他の障害物を見分けて、人を検知した場合、警報を発します。
※検知範囲に人体の一部のみしか映っていない場合や姿勢・身長により、人と認識できない場合があります。
※しゃがみ込んだ人は、認識できません。

Ⓑ人（歩行者・作業者）とその他障害物に関わらず、警報を発します。
※検知範囲は、A・Bはカメラ毎に設定できます。

検知範囲設定例
