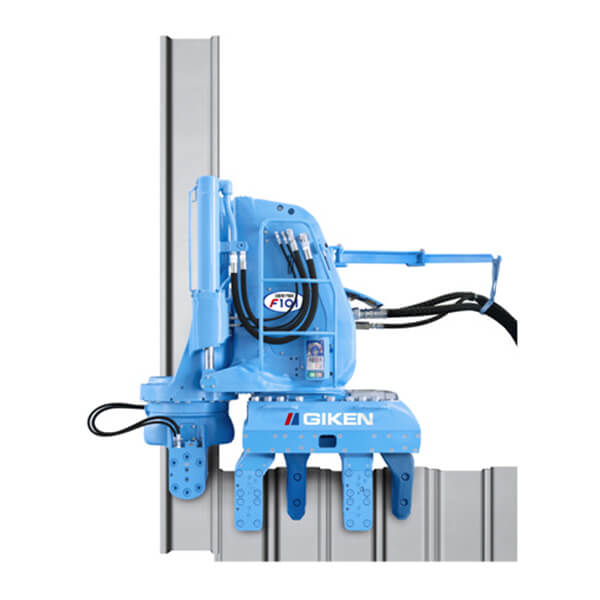

サイレントパイラー F101-3C/4C

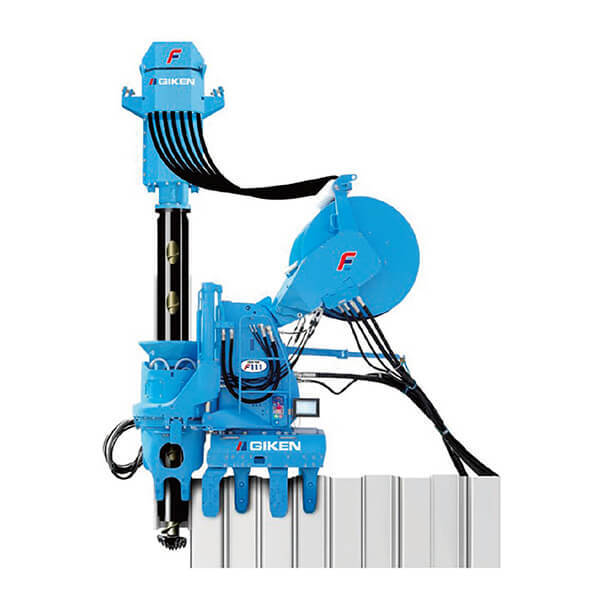

サイレントパイラー F111

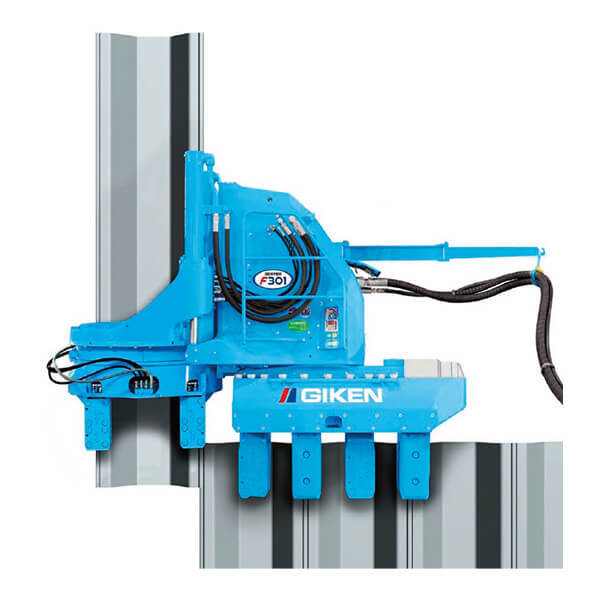

サイレントパイラー F301-900

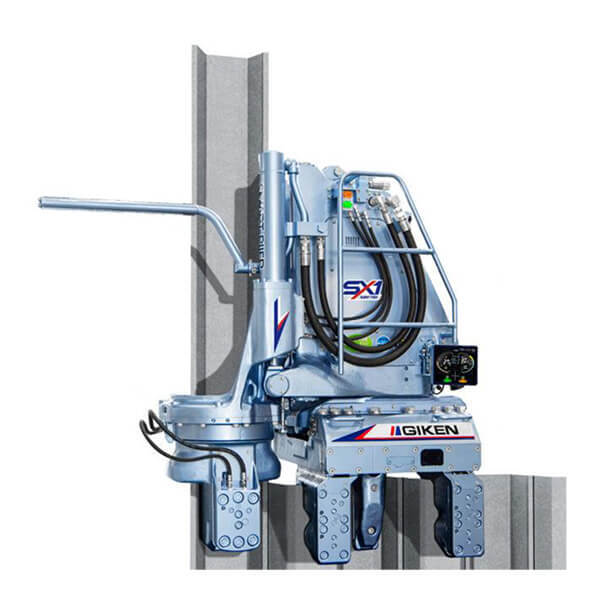

スマートパイラー SX1

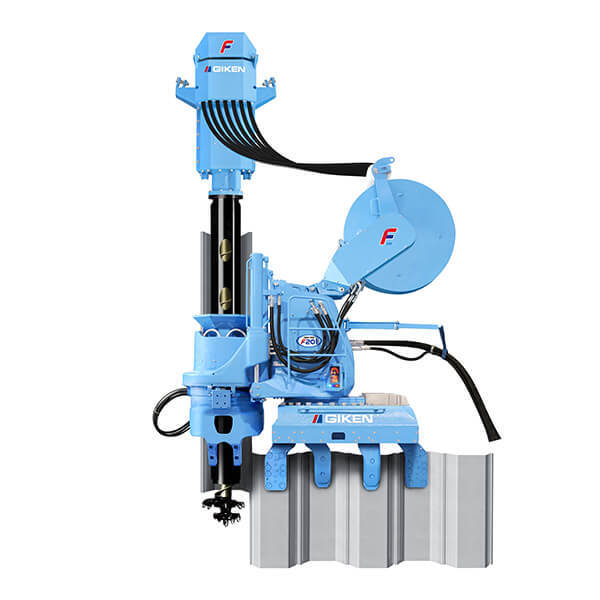

サイレントパイラー F201硬質機

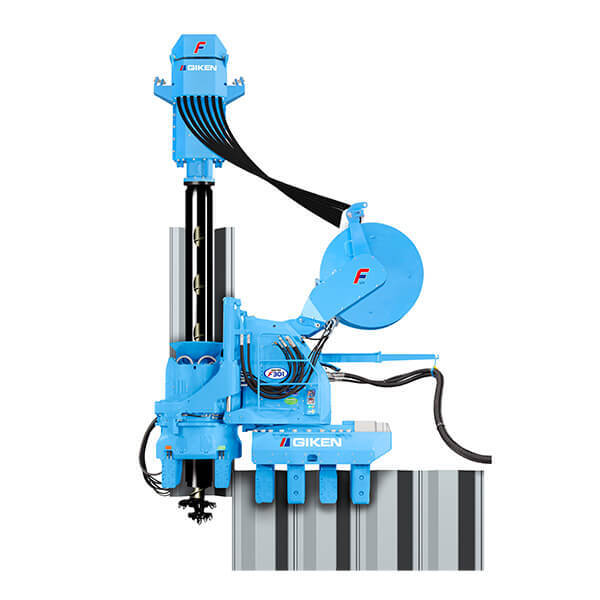

サイレントパイラー F301硬質機

●杭の打ち抜きに用いる機械で、世界で初めて圧入原理を実用化した油圧式杭圧入引抜機です。
●すでに地中に押し込まれた杭を数本つかみ、その引抜抵抗力を反力にして油圧による静荷重で次の杭を押し込む圧入原理を実用化し、騒音や振動といった建設公害を発生させません。
●圧入機自体が完成杭上を自走する機能を持ち、無駄なく合理的な施工ができます。
●多彩なオプションを取付けることで多様な施工が可能です（パイラージェットリール®・後退自走アタッチメント・他）。

・サイレントパイラー　F101-3C/4C：全ての輸送には大型増t車1台必要となります。
・サイレントパイラー　F111、F201硬質機、F301硬質機：全ての輸送には大型増t車3台必要となります。
・サイレントパイラー　F301-900：全ての輸送には大型増t車（1台は大型増t中低床車）2台必要となります。
・スマートパイラー　SX1：全ての輸送には大型増t車1台必要となります。

※サイレントパイラー、スマートパイラーは株式会社技研製作所の登録商標です。

単独機は「特教（杭圧入引抜機特別教育）」（適応機種（型式）：F101、SX1、F301）
硬質機は「特教（硬質地盤圧入機特別教育）」（適応機種（型式）：F111、F201硬質機、F301硬質機）

特別教育

アイコンについて

商品コード	FT1 08040 001	FT1 08040 002	FT1 08041 001	FT1 08092 001	FT1 05043 001	FT1 08044 001	FT1 08093 001
メーカー	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所
型式	F101-3C（3本クランプ）	F101-4C（4本クランプ）	F111（硬質地盤圧入仕様）	F301-900（単独機械）	SX1	F201（硬質地盤圧入仕様）	F301（硬質地盤圧入仕様）
適応抗材	U形鋼矢板400mm幅　Ⅱ、Ⅲ、Ⅳ型	U形鋼矢板400mm幅　Ⅱ、Ⅲ、Ⅳ型	U形鋼矢板400mm幅　Ⅱ、Ⅲ、Ⅳ型	ハット形鋼矢板900mm幅（10H、25H、45H、50H）	U形鋼矢板400mm幅　Ⅱ、Ⅲ、Ⅳ型	U形鋼矢板500・600mm幅　Ⅴ_L、Ⅵ_L、Ⅱ_W、Ⅲ_W、Ⅳ_W	ハット形鋼矢板900mm幅（10H、25H、45H、50H）
最大圧入力（kN）	800	800	800（硬質地盤圧入時）	1,000（単独圧入時）	500	800	800
最大引抜力（kN）	900	900	900（硬質地盤圧入時）	1,200（単独圧入時）	600	900	900
ストローク（mm）	800	800	850	850	700	850	850
圧入スピード（m/min）	2.5～35.7	2.5～35.7	0.5～4.5（硬質地盤圧入時）	2.0～43.5（単独圧入時）	1.5～52.3	0.5～4.5	2.0～44.5
引抜スピード（m/min）	1.9～26.9	1.9～26.9	1.1～9.4（硬質地盤圧入時）	1.5～32.3（単独圧入時）	1.2～40.4	1.1～9.4	1.6～27.5
操作方法	ラジオコントロール	ラジオコントロール	ラジオコントロール	ラジオコントロール	ラジオコントロール	ラジオコントロール	ラジオコントロール
寸法　全長L（mm）	1,900	2,070	2,275	3,305	1,753	3,050（600P硬質仕様時）	3,310
寸法　全幅W（mm）	1,000	1,000	1,100	1,300	900	1,265（600P硬質仕様時）	1,300
寸法　全高H（mm）	2,380	2,380	2,625	2,640	2,130	2,770（600P硬質仕様時）	2,740
質量（kg）	5,400	5,800	10,600（圧入機本体+ホースリール）	11,000	3,850	10,850（圧入機本体硬質仕様）	12,100（圧入機本体硬質仕様）

■パワーユニット

適用機種	サイレントパイラー F101-3C/4C	サイレントパイラー F111	サイレントパイラー F301-900	スマートパイラー SX1	サイレントパイラー F201硬質機	サイレントパイラー F301硬質機
商品コード	FT3 01620 001	FT3 02650 001	FT3 02650 002	FT3 01620 002	FT3 02650 003	FT3 02300 001
メーカー	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所
型式	EU200L4	EU300K4	EU300K4	EU200L4	EU300K4	EU300I3
駆動源	ディーゼルエンジン	ディーゼルエンジン	ディーゼルエンジン	ディーゼルエンジン	ディーゼルエンジン	ディーゼルエンジン
定格出力　パワーモード（kW/min^-1｛PS/min^-1｝）	162/1,800｛220/1,800｝	265/1,800｛360/1,800｝	265/1,800｛360/1,800｝	162/1,800｛220/1,800｝	265/1,800｛360/1,800｝	230/1,800｛310/1,800｝
定格出力　エコモード（kW/min^-1｛PS/min^-1｝）	144/1,600｛196/1,600｝	236/1,600｛321/1,600｝	236/1,600｛321/1,600｝	144/1,600｛196/1,600｝	236/1,600｛321/1,600｝	204/1,600｛278/1,600｝
定格出力　スーパーエコモード（kW/min^-1｛PS/min^-1｝）	126/1,400｛171/1,400｝	206/1,400｛280/1,400｝	206/1,400｛280/1,400｝	126/1,400｛171/1,400｝	179/1,400｛243/1,400｝	179/1,400｛243/1,400｝
燃料タンク（L）	350	600	600	350	600	500
作動油タンク容量（L）	490（パイラーエコオイル）	630（パイラーエコオイル）	630（パイラーエコオイル）	490（パイラーエコオイル）	630（パイラーエコオイル）	490（パイラーエコオイル）
AdBlue®/DEFタンク容量（L）	38	38	38	38	－	－
走行速度（km/h）	1.4	1.4	1.4	1.4	1.4	1.4
寸法　全長（L）（mm）	3,540	4,310	4,310	3,540	4,310	3,975
寸法　全幅（W）（mm）	1,960	1,960	2,065	1,960	1,960	2,065
寸法　全高（H）（mm）	2,350	2,350	2,550	2,350	2,350	2,550
質量（kg）	5,600（20mホース込）	7,250（20mホース込）	7,550（30mホース込）	5,600（20mホース込）	7,250（20mホース込）	6,800（30mホース込）

■反力架台（レベルジャッキ付）

適用機種	サイレントパイラー F101-3C	サイレントパイラー F101-4C	サイレントパイラー F111	サイレントパイラー F301-900	スマートパイラー SX1	サイレントパイラー F201硬質機	サイレントパイラー F301硬質機
商品コード	FT5 00001 001	FT5 00002 001	FT5 00003 001	FT5 00004 001	FT5 00005 001	FT5 00007 001	FT5 00004 001
メーカー	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所
質量（kg）	3C仕様　1,250	4C仕様　1,350	1,400	2,000	1,230	1,900	2,000

■搬送総重量（本体+ユニット+架台）

型式	F101-3C（3本クランプ）	F101-4C（4本クランプ）	F111（硬質地盤圧入仕様）	F301-900（単独機械）	スマートパイラー SX1	F201（600P硬質仕様）	F301（硬質地盤圧入仕様）
総重量（kg）	12,250	12,750	30,150^※	20,550	10,680	32,950	35,580

※本体+ユニット+オーガ駆動部+ケーシングオーガ（24m）+ホースリール+架台（仕様により異なるため要確認）

■オーガ駆動部　※サイレントパイラー F111適用

商品コード	FT6 02400 001
メーカー	技研製作所
型式	PA22
適用杭長（標準仕様時）	24m以下（標準）^※
質量（kg）	1,850

※オプション仕様時は最大適用杭長30m可能

■ケーシングオーガ

適用機種	サイレントパイラー F111	サイレントパイラー F111	サイレントパイラー F111	サイレントパイラー F111	サイレントパイラー F201硬質機	サイレントパイラー F201硬質機	サイレントパイラー F201硬質機	サイレントパイラー F201硬質機	サイレントパイラー F201硬質機	サイレントパイラー F301硬質機	サイレントパイラー F301硬質機	サイレントパイラー F301硬質機	サイレントパイラー F301硬質機	サイレントパイラー F301硬質機
商品コード	FT2 10273 001	FT2 30273 001	FT2 45273 001	FT2 65273 001	－	－	－	－	－	FT2 10304 001	FT2 30304 001	FT2 45304 001	FT2 65304 001	FT2 51304 001
メーカー	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所	技研製作所
型式	1.0m/273mm	3.0m/273mm	4.5m/273mm	6.5m/273mm	1.0m/304mm	3.0m/304mm	4.5m/304mm	6.5m/304mm	6.5m/304mm	1.0m/304mm	3.0m/304mm	4.5m/304mm	6.5m/304mm	5.1m/304mm
質量（kg）	310	875	1,305	1,870	355	980	1,450	2,080	1,555	355	980	1,450	2,080	1,555

■ホースリール（オーガ油圧ホース用）

適用機種	サイレントパイラー F111	サイレントパイラー F201硬質機	サイレントパイラー F301硬質機
商品コード	FT4 03000 001	FT4 03002 001	FT4 03001 001
メーカー	技研製作所	技研製作所	技研製作所
型式	HR17B	HR16C	HR17D
質量（kg）	2,850	1,625	2,780
