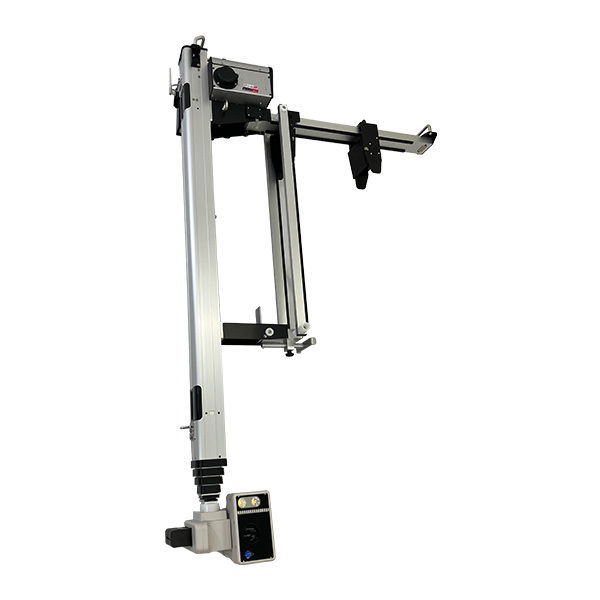

懸垂型架台ユニット使用時
-

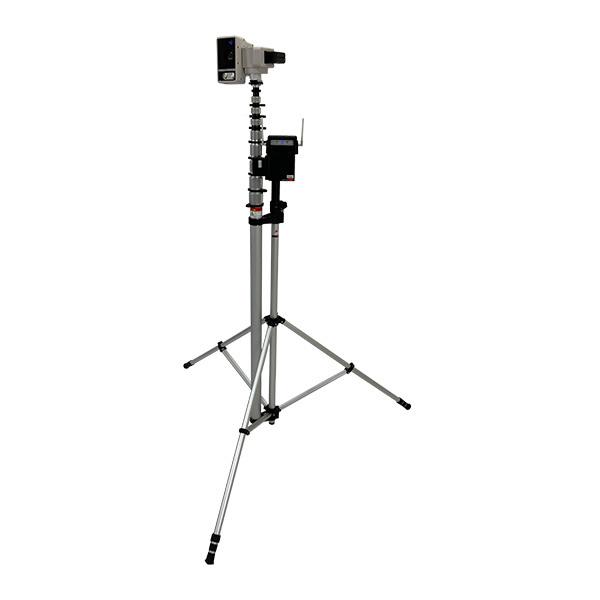

高所型ポールユニット使用時
●地上にいながら高所、橋梁の側面・下面を撮影
●映像は無線でタブレットに転送＆保存、映像上にはクラックスケールを表示させることも可能
●道路照明柱、標識柱、トンネル、タンク等の建造物の点検にも利用可能
●映像は無線でタブレットに転送＆保存、映像上にはクラックスケールを表示させることも可能
●道路照明柱、標識柱、トンネル、タンク等の建造物の点検にも利用可能

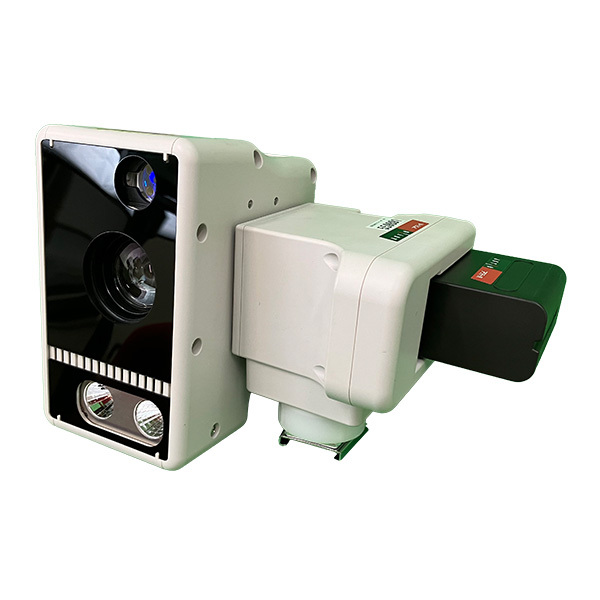

| 商品コード | R6V 02001 001 |
|---|---|
| メーカー | 株式会社日立産業制御ソリューションズ |
| 型式 | HV-HT3000TB-U/D |
| カメラ視認性能 ズーム | 光学30倍（20m先で0.2mm幅のひび割れが視認可能） |
| カメラ視認性能 可動範囲（度） | パン（水平）：左右方向180 チルト（縦）：上下方向90 |
| カメラ視認性能 視認補助 | 手振れ補正、コントラスト補正、霧除去 |
| 撮影記録 | 動画、静止画撮影（同時撮影が可能） |
| 撮影機能 | 自動撮影機能、低倍率自動撮影、計測機能 |
| 計測機能 | 実測誤差10%以内 |
| 無線LAN | IEEE802.11n 5GHz対応 |
| 電源 | リチウムイオンバッテリー |
| 電池寿命（h） | 約3 |
| 充電時間（h） | 約6 |
| 使用温度（℃） | -10～40 |
| 使用湿度 | 75％以下 |
| 寸法（L×W×H）※1（mm） | カメラユニット：190×130×160 中継ユニット：170×50×180 |
| 質量※1（g） | カメラユニット：約1,450 中継ユニット：約660 |
※1 バッテリー含まず
※雨天での作業は行えません
※組み合わせ品と使用
※雨天での作業は行えません
※組み合わせ品と使用
付属品
・中継ユニット
・MicroSDカード
・変換アダプタ
・バッテリー×4
・バッテリー充電器
・バッテリー充電器用DCケーブル1.6m
・バッテリー充電器用ACケーブル1.9m
・カメラユニット落下防止金具
・中継器落下防止金具
・タブレットPC
・ACアダプタ
・タブレットPC用電源ケーブル0.9m
・収納ケース
・ショルダーベルト
・マニュアル
組み合わせ品
■架台ユニット（懸垂型）
| 商品コード | R6V 00001 001 |
|---|---|
| ポール伸長（m） | 4.5 |
| 寸法（L×W×H）（mm） | 1,350×210×280 |
| 収納時寸法（L×W×H）（mm） | 1,500×400×200 |
| 質量（kg） | 約12.5 |
・橋面の高欄の笠木に設置
・橋桁側面や下面（桁高3m以下の橋梁）、支承部を点検
・道路側への占有幅は約1mの作業スペースが必要です
・橋桁側面や下面（桁高3m以下の橋梁）、支承部を点検
・道路側への占有幅は約1mの作業スペースが必要です
■ポールユニット（高所型）
| 商品コード | R6V 01001 001 |
|---|---|
| ポール伸長（m） | 10.5 |
| 寸法（L×W×H）（mm） | 1,730×160×200 |
| 収納時寸法（L×W×H）（mm） | 1,900×230×230 |
| 質量（kg） | 約9.2 |
・地上に置き伸長可能なポールで橋梁を見上げるタイプ
・桁高30m以下の橋梁に適用
・三脚は最大拡張で約2.2mで平坦な作業スペースが必要です
・桁高30m以下の橋梁に適用
・三脚は最大拡張で約2.2mで平坦な作業スペースが必要です

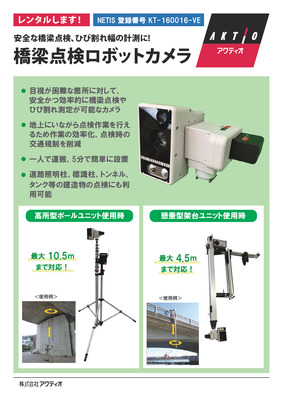

関連チラシ・関連カタログなど
