株式会社アクティオ
コンプレッサ
オイルフリーコンプレッサ
-

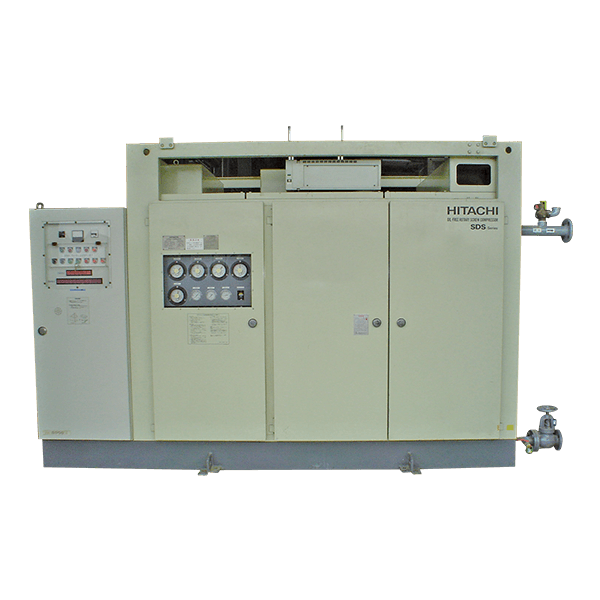

BC1 16000（SDD-NH20K）
●油分を含まないクリーンな圧縮空気を提供します。
●ドレンの中にも油分を含まないので設置場所を問いません。
●ニューマチック工法に適したコンプレッサです。
●ドレンの中にも油分を含まないので設置場所を問いません。
●ニューマチック工法に適したコンプレッサです。
| 商品コード | BC1 14500 002 | BC1 14500 003 | BC1 16000 001 | BC1 14500 004 | BC1 16000 002 | BC1 16000 003 |
|---|---|---|---|---|---|---|
| メーカー | 日立製作所 | 日立製作所 | 日立製作所 | 日立製作所 | 日立製作所 | 日立製作所 |
| 型式 | SDS-NH31K | SDS-NH31KF | SDS-NH20K | SDS-UH31KS | SDS-UH20K | SDS-UH20KS |
| 定格出力（最大）（kW） | 145/180 | 145/180 | 160/200 | 220/220 | 220/220 | 220/220 |
| 周波数（Hz） | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 |
| 電圧（V） | 3,000/3,300 | 3,000/3,300 | 3,000/3,300 | 3,000/3,300 | 3,000/3,300 | 3,000/3,300 |
| 吐出空気量（m3/min） | 28.5/35.0 | 26.6/33.4 | 25.0/31.0 | 28.5/35.0 | 25.3/31.2 | 25.3/31.2 |
| 吐出圧力（MPa｛kgf/cm2｝） | 0.42｛4.3｝ | 0.5｛5.1｝ | 0.39/0.69｛4.0/7.0｝ | 0.42 | 0.69｛7.0｝ | 0.69｛7.0｝ |
| 冷却水量（L/min） | 233/283 | 233/283 | 242/292 | 233/283 | 267/317 | 267/317 |
| 始動方式 | リアクトル | リアクトル | リアクトル | コンドルファ | コンドルファ | コンドルファ |
| 配管 空気出口 | 80A10Kフランジ | 80A10Kフランジ | 65A10Kフランジ | 80A10Kフランジ | 65A10Kフランジ | 65A10Kフランジ |
| 配管 冷却水出入口 | 65A10Kフランジ | 65A10Kフランジ | 50A10Kフランジ | 65A10Kフランジ | 50A10Kフランジ | 50A10Kフランジ |
| 寸法 全長L（mm） | 3,700 | 3,700 | 3,500 | 3,906 | 3,906 | 3,906 |
| 寸法 全幅W（mm） | 1,650 | 1,650 | 1,550 | 1,700 | 1,700 | 1,700 |
| 寸法 全高H（mm） | 2,400 | 2,400 | 2,350 | 2,404 | 2,404 | 2,306 |
| 乾燥質量［整備質量］（kg） | 5,300［5,800］ | 5,300［5,800］ | 5,000［5,400］ | 7,400［7,900］ | 6,150［6,550］ | 6,150［6,550］ |
| 騒音値［dB（A）］ | 75 | 75 | 75 | 75 | 75 | 75 |
※屋外での使用はできません。防音ハウス内などでご使用ください。
※冷却水には、砂、泥などの不純物や腐食性の排液などの混じっていない良質な水をご使用ください（水温は32℃以下でご使用ください）。
※起動盤は、本体に組込まれております。
※仕様内に/がある場合は、左が50Hz、右が60Hzの値となります。
※冷却水には、砂、泥などの不純物や腐食性の排液などの混じっていない良質な水をご使用ください（水温は32℃以下でご使用ください）。
※起動盤は、本体に組込まれております。
※仕様内に/がある場合は、左が50Hz、右が60Hzの値となります。
組み合わせ品
・冷却水タンクユニット
・クーリングタワー
・レシーバータンク
・ラインサイレンサー
・マースコントローラー
・空気清浄機
