送風機・ブロア

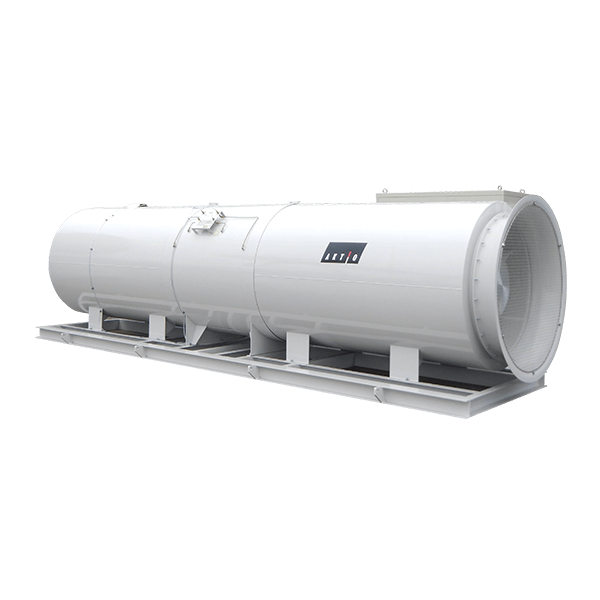

プレミアムモジュールファン®
●モジュール化設計により、長距離・短距離トンネルに対応可能です。
●プレミアム効率モーター（IEC規格IE3）、インバータ制御により省エネです（従来の約4％コストカット）。
●高力率コンバータ標準装備（力率＝1、高調波抑制ガイドラインK5＝0を実現）。
【特許取得】
●プレミアム効率モーター（IEC規格IE3）、インバータ制御により省エネです（従来の約4％コストカット）。
●高力率コンバータ標準装備（力率＝1、高調波抑制ガイドラインK5＝0を実現）。
【特許取得】
| 商品コード | BDV 1100S | BDV 1100S | BDV 1100S | BDV 1100S | BDV 1100S | BDV 1100S | BDV 1100S | BDV 1100S | BDV 1100S | BDV 1750S | BDV 1750S | BDV 1750S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| メーカー | アクティオ | アクティオ | アクティオ | アクティオ | アクティオ | アクティオ | アクティオ | アクティオ | アクティオ | アクティオ | アクティオ | アクティオ |
| タイプ | シングル | シングル | シングル | 2連型 | 2連型 | 2連型 | 3連型 | 3連型 | 3連型 | シングル | 2連型 | 3連型 |
| 型式 | SDH1250-26-110（4） | SDH1250-26-110（4） | SDH1250-26-110（4） | SDH1250-26-110（4）W | SDH1250-26-110（4）W | SDH1250-26-110（4）W | SDH1250-26-110（4）T | SDH1250-26-110（4）T | SDH1250-26-110（4）T | ADH1400-30-175（4） | ADH1400-30-175（4）W | ADH1400-30-175（4）T |
| 周波数（Hz） | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 |
| 電圧 （V） | 400/440 | 400/440 | 400/440 | 400/440 | 400/440 | 400/440 | 400/440 | 400/440 | 400/440 | 400/440 | 400/440 | 400/440 |
| 出力 | 110kW×4P | 110kW×4P | 110kW×4P | 110kW×4P×2 | 110kW×4P×2 | 110kW×4P×2 | 110kW×4P×3 | 110kW×4P×3 | 110kW×4P×3 | 175kW×4P | 175kW×4P×2 | 175kW×4P×3 |
| 風量（m3/min） | 2,000 | 2,500 | 3,000 | 2,000 | 2,500 | 3,000 | 2,000 | 2,500 | 3,000 | 3,000 | 3,000 | 3,000 |
| 全圧（kPa） | 2.45 | 1.85 | 1.23 | 4.9 | 3.7 | 2.45 | 7.35 | 5.55 | 3.68 | 2.45 | 4.90 | 7.35 |
| 寸法 全長L（mm） | 6,560 | 6,560 | 6,560 | 7,860 | 7,860 | 7,860 | 9,160 | 9,160 | 9,160 | 7,160 | 8,460 | 9,760 |
| 寸法 全幅W（mm） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） | 2,080（端子箱含む） |
| 寸法 全高H（mm） | 1,860 | 1,860 | 1,860 | 1,860 | 1,860 | 1,860 | 1,860 | 1,860 | 1,860 | 2,090 | 2,090 | 2,090 |
| 質量（kg） | 4,500 | 4,500 | 4,500 | 6,600 | 6,600 | 6,600 | 9,000 | 9,000 | 9,000 | 4,850 | 7,000 | 9,700 |
※使用の際は連結数に応じてインバータ制御盤が必要になります。
※二次キャブタイヤケーブル20mが付属しています。
※インバータ制御盤重量 110kW：870kg 175kW：1,520kg
※二次キャブタイヤケーブル20mが付属しています。
※インバータ制御盤重量 110kW：870kg 175kW：1,520kg
