株式会社アクティオ
送風機・ブロア

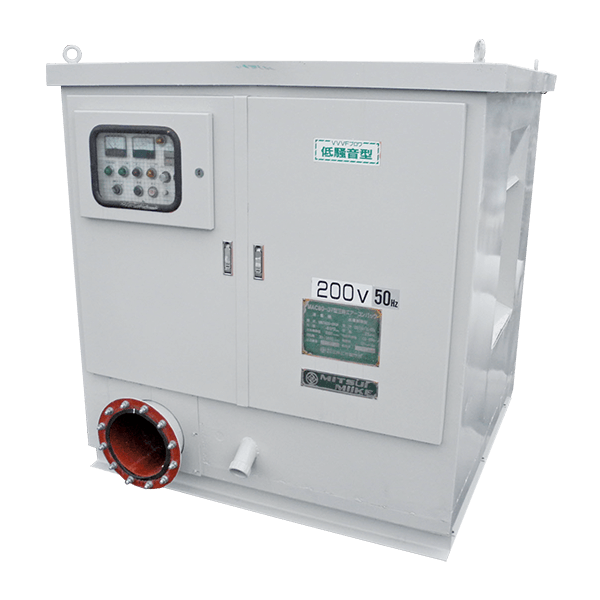

ターボブロワ
BDA 03700
寸法図
●トンネル、シールド現場に適した換気ファンです。
●インバーター盤及びブロワを防音ボックス内に納め、低騒音を達成しております。
●定風量自動運転を行う為、風管長が短い間は自動的に回転数を下げ、消費電力を大幅に削減できます。
●インバーター盤及びブロワを防音ボックス内に納め、低騒音を達成しております。
●定風量自動運転を行う為、風管長が短い間は自動的に回転数を下げ、消費電力を大幅に削減できます。
| 商品コード | BDA 03700 | BDA 03701 | BDA 05500 001 | BDA 05500 005 | BDA 05500 004 | BDA 07500 001 |
|---|---|---|---|---|---|---|
| 呼称（定格出力）（kW） | 37 | 37 | 55 | 55 | 55 | 75 |
| メーカー | サンコー工業 | アクティオ | サンコー工業 | アクティオ | アクティオ | アクティオ |
| 型式 | SME-09037 | TBB-37H | SME-14055 | TBB-55H | TFB-55M | TBB-75H |
| 送排気区分 | 送排気 | 送排気 | 送排気 | 送排気 | 送排気 | 送排気 |
| ターボブロワ 風量（m3/min） | 90 | 90 | 140 | 140 | 200 | 135 |
| ターボブロワ 静圧（kPa） | 14.7 | 14.7 | 14.7 | 14.7 | 9.8 | 18.0 |
| ターボブロワ 電動機 | 37kW-2P | 37kW-2P | 55kW-2P | 55kW-2P | 55kW-2P | 75kW-2P |
| 周波数（Hz） | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 | 50/60兼用 |
| インバータ制御（電源）（V） | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 三相 200/220 | 400/440 |
| 寸法 全長L（mm） | 1,700 | 1,900 | 1,700 | 1,900 | 1,800 | 2,200 |
| 寸法 全幅W（mm） | 1,990 | 1,700 | 1,990 | 1,700 | 1,800 | 1,800 |
| 寸法 全高H（mm） | 1,620 | 1,553 | 1,620 | 1,553 | 1,650 | 1,750 |
| 質量（kg） | 1,400 | 1,500 | 1,600 | 1,580 | 1,700 | 1,950 |
付属品
・プレフィルター
※追加補充の場合は販売となります。
