通信機器

警報通信器方向識別型

NETIS: NETIS登録番号 : KK-210001-VE 【R8P D0009 001】

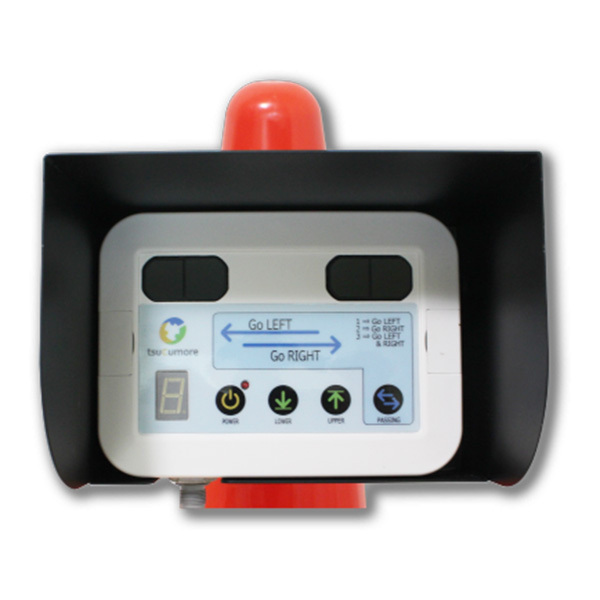

R8P D0009 001（センサー本体）

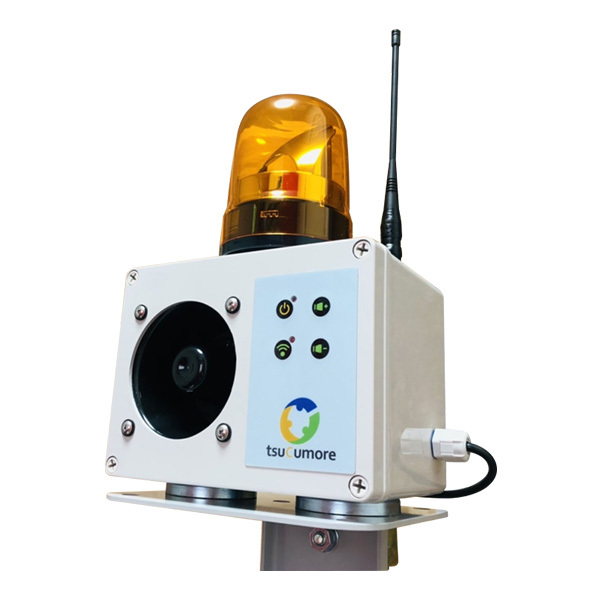

R8P D0009 001（警報器）

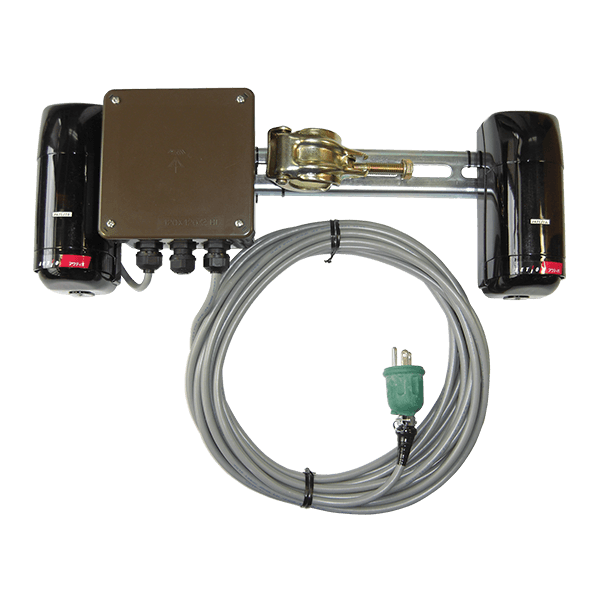

R8P D0020 001（受光器）

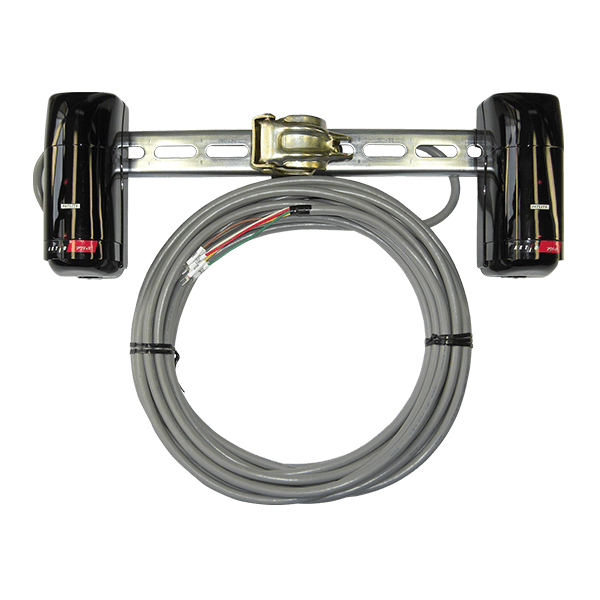

R8P D0020 001（投光器）

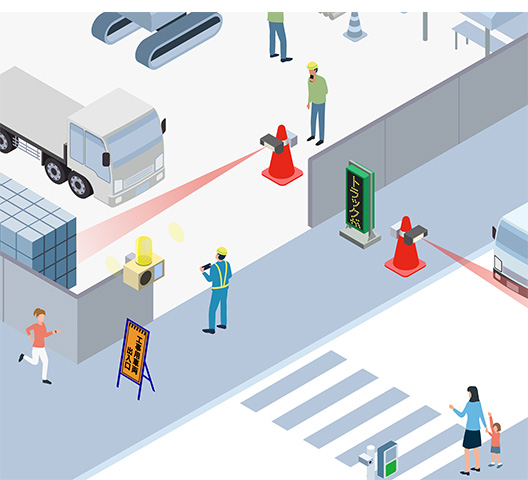

●現場ゲートでの出庫時の歩行者への警報に。駐車場などの出庫時の注意喚起に。
●三角コーンにかぶせて“おくだけ”で車両の入退場を歩行者に知らせます。検知距離は最長9mで検知距離を設定でき、方向検知も可能です（R8P D0009 001）。

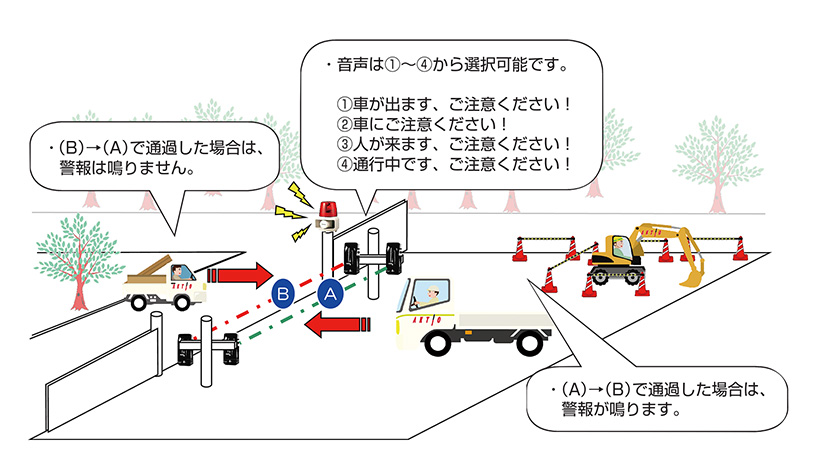

●車両や人の動きを検知し、音声付き回転灯で知らせます。投光器と受光器を向かい合わせに設置することで、方向検知が可能です（R8P D0020 001）。

【R8P D0009 001　おくだけガードマン】

商品コード	R8P D0009 001
メーカー	ツクモア
型式	おくだけガードマン
検知距離（m）	0～9　※エリア設定可能（0.5mごと）
検知方向	左・右・両方向
投光用光源	赤外LED
設定項目	電源・検知距離（上限・下限）・検知方向
無線通信周波数	426MHz帯（4cH）
無線通信距離（m）	見通し200　※ご使用環境による
音圧レベル（dB）	100（音量調節可能）
電源（V）	DC12　※ACアダプタ付（電池Box使用時：単1×4本、単3×4本）
消費電流	センサー部：30mA、警報器：約0.5A（警報時）/20mA（待機時）
寸法（L×W×H）（mm）	センサー本体：335.6×161×114（金具含む、バッテリー含まず）、警報器：200×131.5×301（マグネット含む、ケーブル含まず）
質量（kg）	センサー本体：約1.3（金具含む）、警報器：約1.8（マグネット含む、ケーブル含まず）

【R8P D0020 001　アクティブセンサー】

商品コード	R8P D0020 001
型式	アクティブセンサー
電波到達距離（m）	屋外20
検知方式	赤外線ビーム遮断検知
予備接点出力	受光器：無電圧出力 1a×2　AC250V5A以下
音色数	音色4、無音1
警報音量（dB）	0～105（無段階調整）
電源（V）	受光器、投光器ともにAC100
消費電力（W）	受光器：約60、投光器：約20
使用温度（℃）	-10～40
寸法（L×W×H）（mm）	センサー：500×120×168、制御盤：400×160×400
質量（kg）	センサー：約2、制御盤：約3

付属品

【R8P D0009 001　おくだけガードマン】
・警報器（電源ケーブル3m）
・AC100V電源ボックス×2（電源ケーブル10m）
・ACアダプタ×2
・警報用バッテリーボックス単1（ケーブル3m）
・本体用バッテリーボックス単3（ケーブル0.5m）
・単クランプ×3（本体×1、L字金具×2）
・警報用L字金具
・本体用三角コーン設置金具

【R8P D0020 001　アクティブセンサー】
・合成音声回転灯（ケーブル10m）
・受光器（制御盤ケーブル10m）
・投光器（電源ケーブル10m）
・電源ケーブル10m
