使用イメージ
●自動整準で簡単設置、設置場所はどこでも可能
●付属スマホで簡単操作、ソフトウェア『TopLayout』ですぐに測定開始
●超高速レスポンスで素早く杭だし（墨出し）ワンマン作業が可能

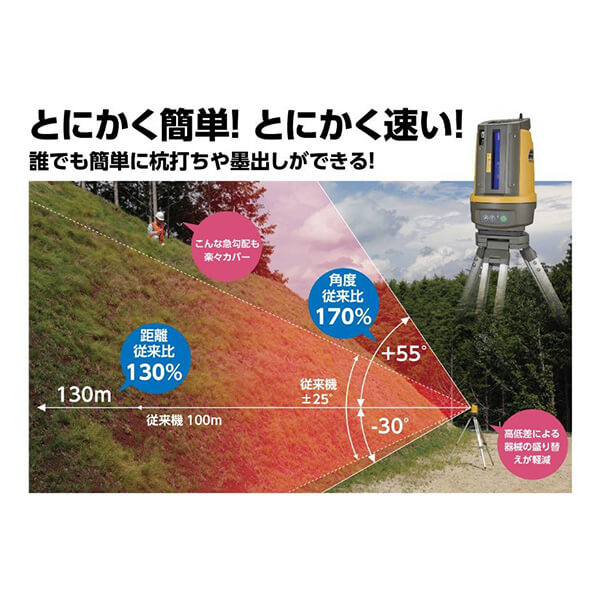

●作業エリアは直径260ｍ、最大傾斜角+55°高低差のある現場でも盛替作業を軽減
●付属スマホで簡単操作、ソフトウェア『TopLayout』ですぐに測定開始
●超高速レスポンスで素早く杭だし（墨出し）ワンマン作業が可能
●作業エリアは直径260ｍ、最大傾斜角+55°高低差のある現場でも盛替作業を軽減
| 商品コード | R1T 1305W 001 |
|---|---|

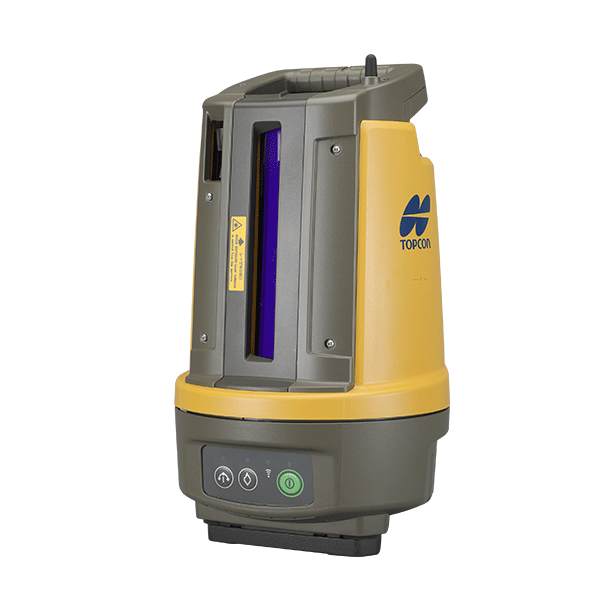

| 型式 | LN-150 |
| 使用範囲 距離（m） | 0.9 ～130 ※1 |
| 使用範囲 高度角（度） | +55/-30 水平角360 |
| 測距精度（mm） | （3.0+2ppm×D） |
| 測角精度 | 5″ |
| 自動整準範囲（度） | ± 3 |
| 傾斜補正部 | 方式 液体式2 軸傾斜センサー、補正範囲± 6′ |
| 自動追尾部 自動追尾可能距離 （m） | 0.9 ～100※1 |
| モーター駆動部 駆動範囲（度） | 360（水平方向） |
| モーター駆動部 最高回転速度（度／秒） | 60（10rpm） |
| ガイドライト 光源 （nm） | 発光ダイオード（LED）（赤626/緑524） |
| ガイドライト 視認可能範囲（度） | 水平 8以上（全幅：7m、距離：50m時） |
| レーザー求心部 光源 | レーザーダイオード クラス2 |
| レーザー求心部 波長（nm） | 635 |
| 通信部 W-LAN 802.11 n/b/g 対応 通信可能範囲（m） | 100※2 |
| 通信部 Bluetoothクラス1 通信可能範囲（m） | 130※3 |
| 電源 標準バッテリー | BDC70 リチウムイオン電池（充電時間約8時間） |
| 電源 連続使用時間（時間） | 約5（20 ℃） |
| 寸法 全長L（mm） | 198 |
| 寸法 全幅W（mm） | 185 |
| 寸法 全高H（mm） | 322 |
| 質量（kg） | 約4（バッテリーを含む） |
| 使用温度範囲（℃） | -20 ～+50 （結露しない事） |
| 防塵・防水性能 | IP65 |
※1 ATP2/ATP2S 使⽤時 測定環境条件︓⾬天/ 濃霧/ 強い陽炎/ 強⾵等悪天候を除く
※2 通信距離/ 速度は使⽤環境や使⽤される端末に依存します。通信機器間付近に障害物がなく、電波発信・妨害施設や⾞による通信の遮断やノイズの影響が無いこと。⾬天の場合を除く。
※3 通信機器間付近に障害物がなく、電波発信・妨害施設や⾞がないこと。⾬天の場合を除く。
※2 通信距離/ 速度は使⽤環境や使⽤される端末に依存します。通信機器間付近に障害物がなく、電波発信・妨害施設や⾞による通信の遮断やノイズの影響が無いこと。⾬天の場合を除く。
※3 通信機器間付近に障害物がなく、電波発信・妨害施設や⾞がないこと。⾬天の場合を除く。

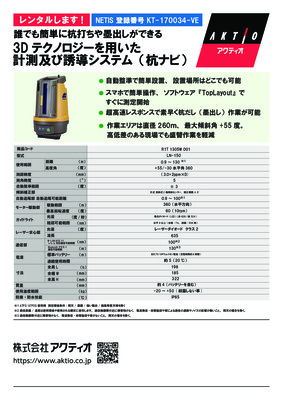

関連チラシ・関連カタログなど
