環境関連機器

超微細粉塵対策集塵機（大型）

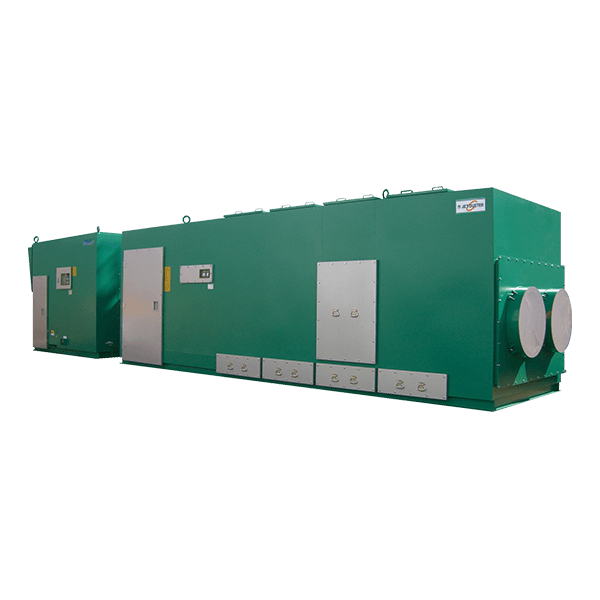

TK1 12500

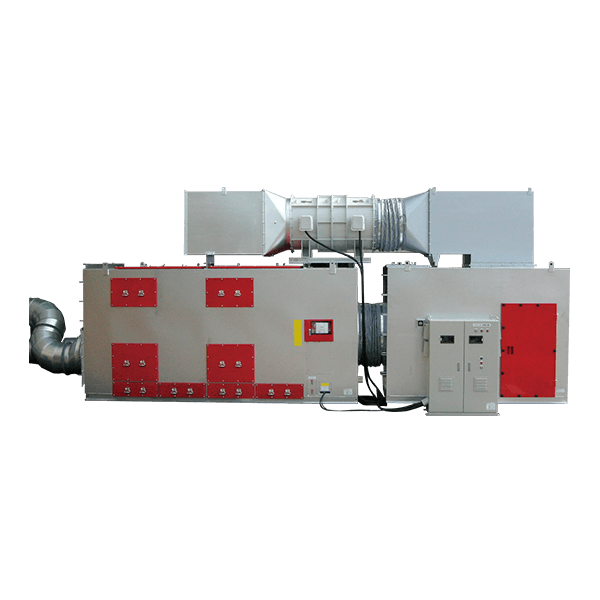

TK1 12000

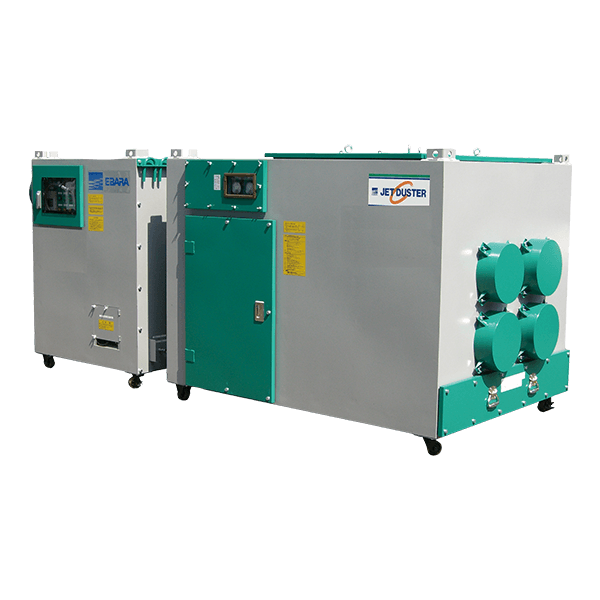

TG4 04000

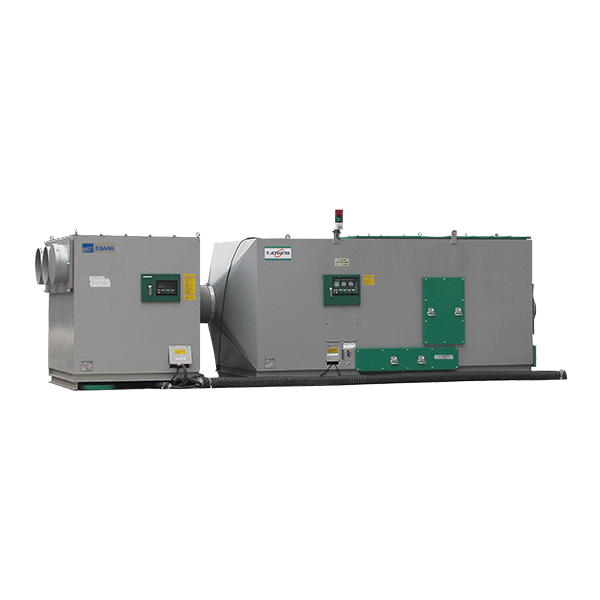

TG4 02300

●HEPAフィルタ、チャコールフィルタ内蔵型です。
●ダイオキシン類粉塵対応型集塵機です。
●粉塵払落としはパルスジェット方式（圧送エア逆洗）です。

商品コード	TK1 12500	TK1 12000	TG4 04000	TG4 02300	TG4 01500
型式	EJD1250F	AJD-1200	EJD400F	EJD230F	AJD-150
最大風量（m³/min）	1,229	1,200	405	225	150
周波数（Hz）	50/60兼用	50/60兼用	50/60兼用	50/60兼用	50/60兼用
電圧（V）	三相 200/220	三相 200/220	三相 200/220	三相 200/220	三相 200/220
運転・起動方式	インバータ制御運転方式	インバータ制御運転方式	インバータ制御運転方式	インバータ制御運転方式	インバータ制御運転方式
風量制御方式	インバータ手動風量制御方式	－	インバータ手動風量制御方式	インバータ手動風量制御方式	－
ファン　運転周波数（Hz）	60	－	56	60	－
ファン　出力（kW）	75×4P	74	30	15	18.5
1次フィルタ　捕集効率（％）	0.3µm×20	0.5µm×40	0.3µm×20	0.3µm×20	0.3µm×20
活性炭フィルタ　活性炭	フェルト状活性炭フィルタ	フェルト状活性炭フィルタ	フェルト状活性炭フィルタ	フェルト状活性炭フィルタ	フェルト状活性炭フィルタ
HEPAフィルタ　捕集効率（％）	0.3µm×99.97以上	0.3µm×99.97以上	0.3µm×99.99以上	0.3µm×99.97以上	0.3µm×99.97以上
ベビーコンプレッサ　出力（kW）	5.5	5.5	FY0001～0005：1.5 FY0006以降：2.2	0.75	0.75
本体/フィルタ室　寸法（L×W×H）（mm）	7,600×2,300×2,596	9,200×2,300×3,965	4,490×1,950×1,800	2,120×1,500×1,496	3,485×1,550×1,390
本体/フィルタ室　質量（kg）	5,900	10,400	2,800	900	1,850
ファン室　寸法（L×W×H）（mm）	3,400×2,250×2,596	－	2,000×1,950×1,800	1,300×1,500×1,496	－
ファン室　質量（kg）	3,000	－	1,100	710	－
質量（kg）	8,900	10,400	3,900	1,610	－
吸込口径（mm）	φ795×2	φ800×2	φ508×2	φ242×4	φ300×2
吐出口径（mm）	L2,100×H1,000	－	φ508×2	φ295×3	－
電源コード	100sq 約10m（単芯）×4本（付属品）	100sq 約10m（付属品）	38sq 約20m（付属品）	22sq 約20m（付属品）	22sq （販売品）
使用環境	ダイオキシン/土壌汚染	ダイオキシン/土壌汚染	ダイオキシン/土壌汚染	ダイオキシン/土壌汚染	ダイオキシン/土壌汚染

※TK1 12500、TG4 04000、TG4 02300のHEPAフィルタ型式はP-YH9755392V012（パナソニックエコシステムズ大阪）です。
注）本製品は乾燥粉塵対象です。ヒューム・ミスト・水・油等の液体、引火物質・爆発性物質を吸引すると故障、事故の原因となりますので吸引しないでください。
注）使用される現場の使用環境をよくご確認の上、機種の選定をお願いいたします。
