ICT施工関連機器

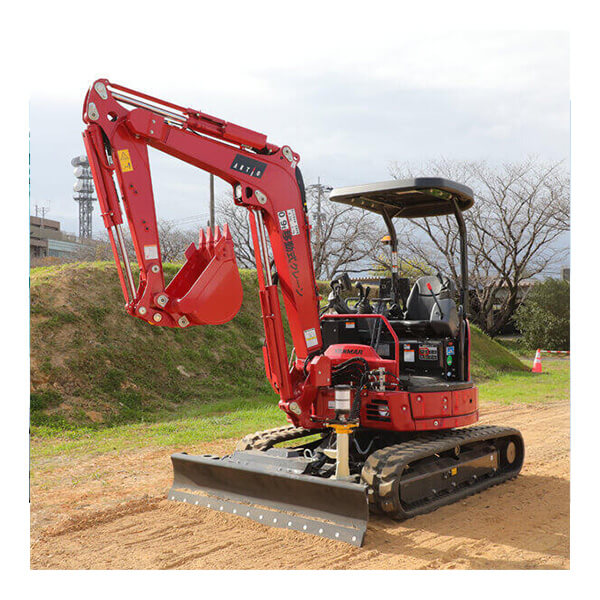

ブレード3Dマシンコントロール バックホー
-
-

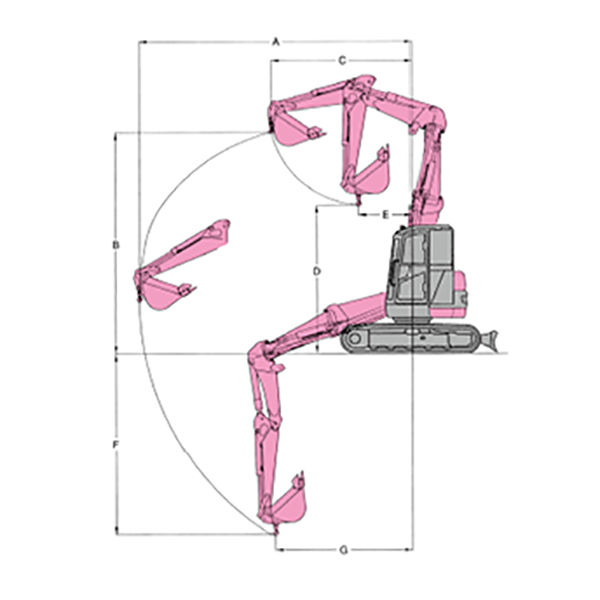

作業範囲図
●1台で掘る・吊る・ならしの3役可能で、複数機械の保有が不要。
●設定を行えば調整は機械が行うため、熟練作業者でなくても簡単に作業が可能。
●設定を行えば調整は機械が行うため、熟練作業者でなくても簡単に作業が可能。
- 技能講習
- 特定自主検査
■ブレード3Ｄマシンコントロール仕様
| 商品コード | VY4 143ZY 001 |
|---|---|
| メーカー | ヤンマー |
| 型式 | ViO30-6PR |
| クローラシュー | ゴムパッド/鉄 |
| 輸送時寸法 全長L（mm） | 4,470 |
| 輸送時寸法 全幅W（mm） | 1,800 |
| 輸送時寸法 全高H（mm） | 2,500 |
| ブレード 幅×高さ（mm） | 1,800×370 |
| ブレード 揚程（上/下）（mm） | 380/425 |
| ブレード チルト角度（上・下）（度） | 67・67 |
| ブレード アングル角度（前・後）（度） | 20・20 |
| 質量（kg） | 3,500 |
■本体仕様
| 呼称（m³） | 0.14 |
|---|---|
| 新JIS表示（m³） | 0.1 |
| 接地圧（kPa｛kgf/cm²｝） | 28.3｛0.29｝ |
| 作業範囲 A 最大吊上半径（mm） | 4,250 |
| 作業範囲 B 最大吊上高さ（mm） | 2,220 |
| 作業範囲 C 最大吊上高さ時半径（mm） | 3,020 |
| 作業範囲 D 最小吊上高さ（mm） | 1,490 |
| 作業範囲 E 最小吊上高さ時半径（mm） | 1,770 |
| 作業範囲 F 最大吊上深さ（mm） | 1,490 |
| 作業範囲 G 最大吊上深さ時半径（mm） | 1,880 |
| 吊上能力 最大能力（t×m） | 0.9×1.81 |
| 吊上能力 最小半径時（t×m） | 0.9×1.81 |
| 吊上能力 最大半径時（t×m） | 0.16×4.2 |
| 定格出力（kW/min-1） | 18.5/2,200 |
| 定格出力（PS/rpm） | 25.2/2,200 |
| 燃料タンク容量（L） | 41 |

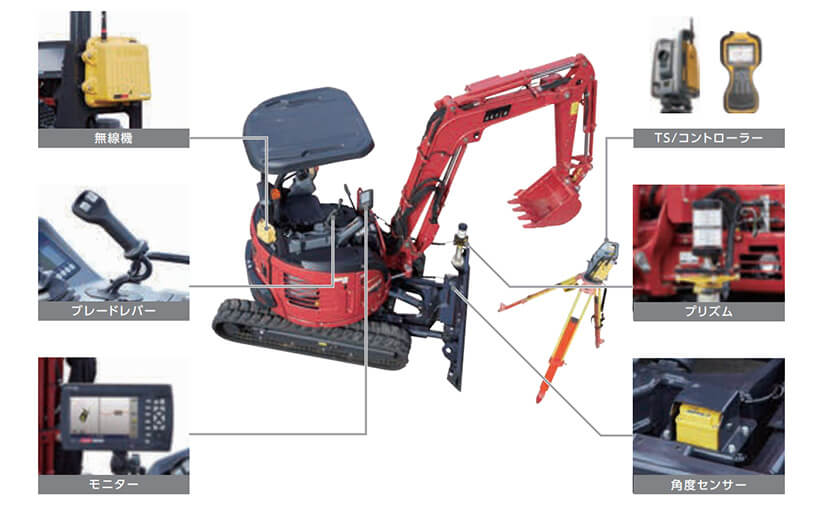

システム構成
■上下の他にチルト・アングルが稼働
施工高などの3D設計データを設定してしまえば熟練作業者でなくても精度の高い作業が可能です。
