高所作業車

自走式クローラ屈伸型／ブーム型

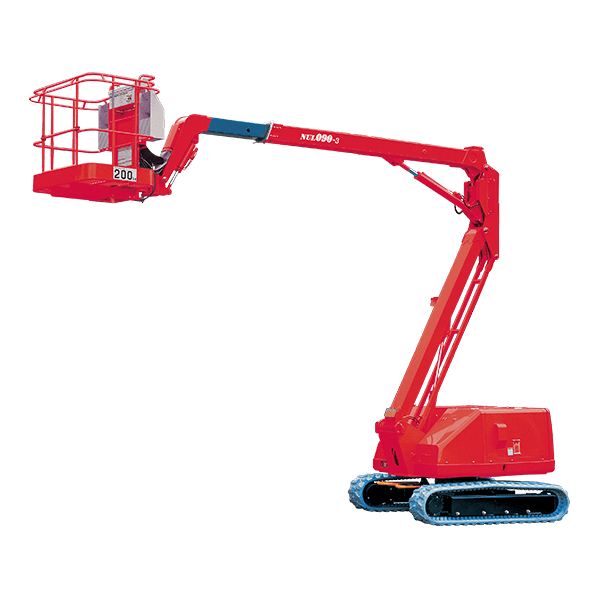

PA2 09012（屈伸型）
ブーム型
寸法図（屈伸型）
寸法図（ブーム型）

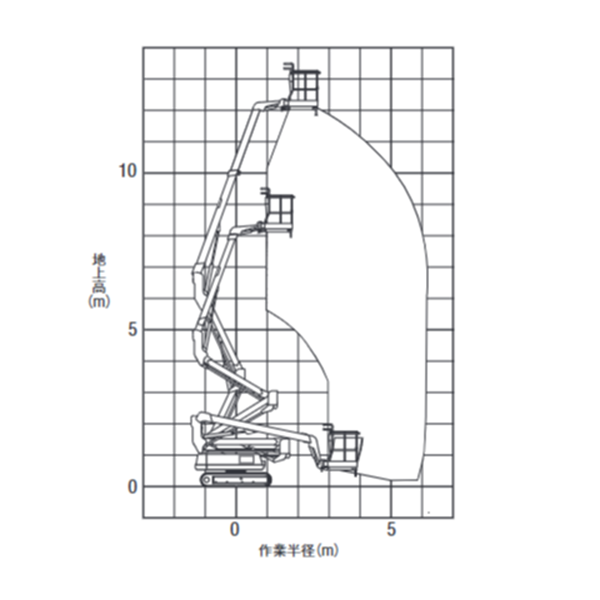

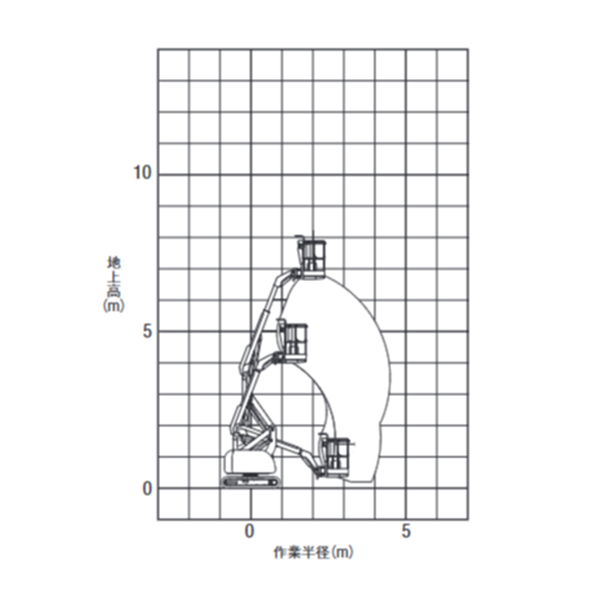

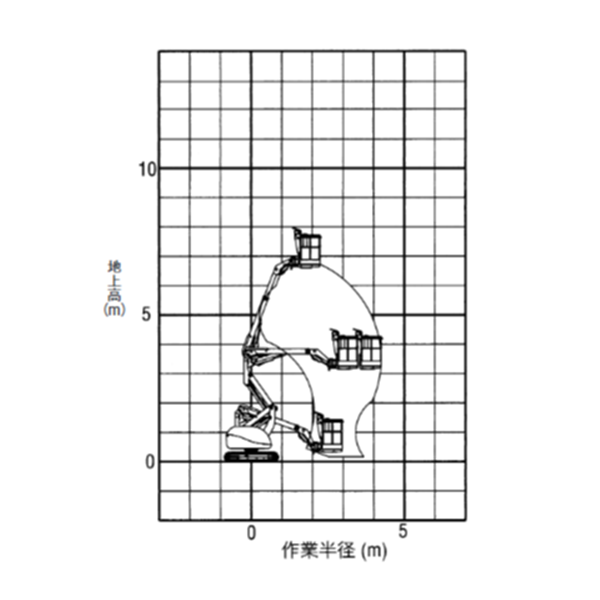

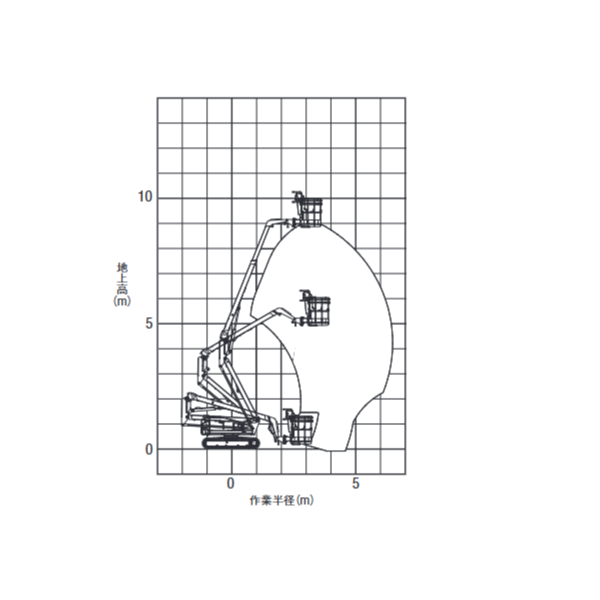

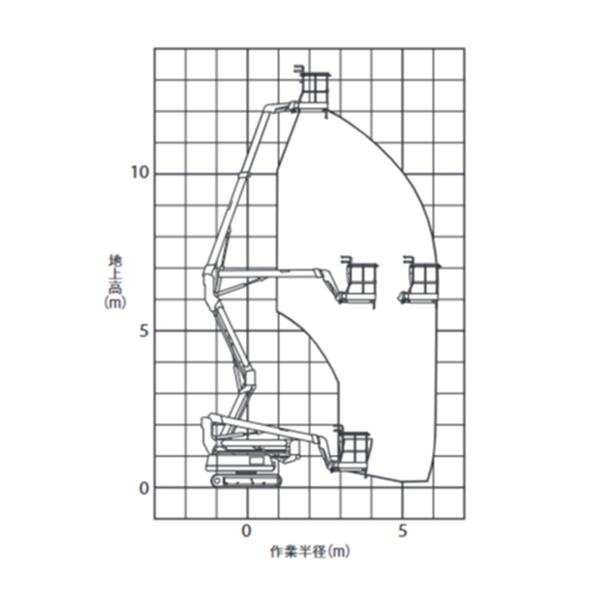

作業範囲（PA 07012/09012/12012）

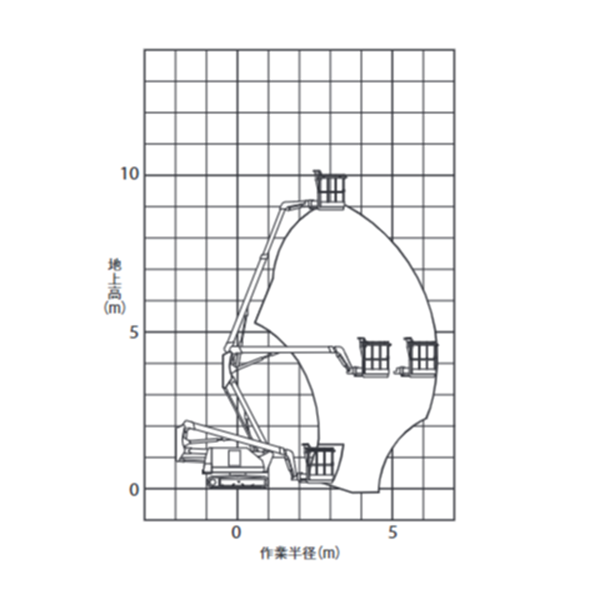

作業範囲（PA2 09802）

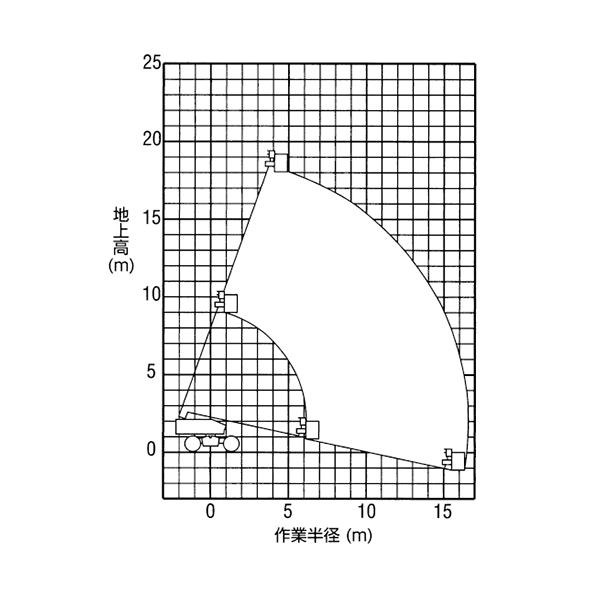

作業範囲（PA2 12002）
作業範囲（PA2 13022）

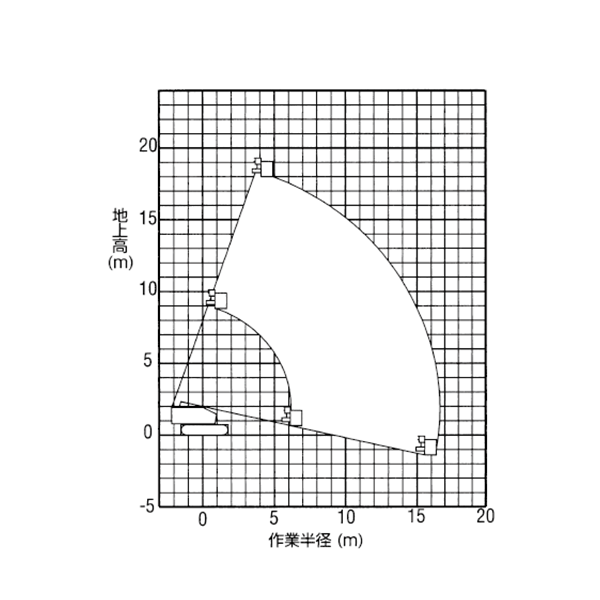

作業範囲（PA2 18002）
作業範囲（PA2 19002）
作業範囲（PA2 21002）

PA2 07012・09012・09802は「特教」「特自検」

技能講習
特定自主検査

アイコンについて

商品コード	PA2 07012	PA2 09012	PA2 12012	PA2 09802	PA2 12002	PA2 13022	PA2 18002	PA2 19002	PA2 21002
呼称（床面高さ）（m）	6.8	9.1	12.1	9.8	12.1	13.0	18.0	18.7	20.8
メーカー	長野工業	長野工業	長野工業	アイチコーポレーション	アイチコーポレーション	長野工業	アイチコーポレーション	アイチコーポレーション	アイチコーポレーション
型式	NUL070R-2	NUL090-6	NUL120-6	SR10A	SR12B	NUL13Suj	SR18A	SR19CSM	SR21A
タイプ	屈伸型	屈伸型	屈伸型	ブーム型	ブーム型	ブーム型	ブーム型	ブーム型	ブーム型
積載荷重（kg）	150	200	200	2名又は200	2名又は250	2名又は250	2名又は200	2名又は230	2名又は200
作業床寸法　全長L'（mm）	620	730	730	750	750	730	750	750	750
作業床寸法　全幅W'（mm）	770	1,130	1,130	1,300	1,500	1,130	1,500	1,500	1,500
作業床寸法　全高H'（mm）	1,000	1,000	1,000	1,000	1,000	1,020	1,000	1,000	1,000
起伏角度（度）	55（第1）70（第2）	65（第1）70（第2）	65（第1・2）70（第3）	-19～70	-19～70	-90～45	-12～70	-12～70	-12～70
エンジン出力（kW｛PS｝）	7.35｛10.0｝	18.5｛25.2｝	18.5｛25.2｝	21.0｛29.0｝	21.0｛29.0｝	17.5｛23.8｝	43.0｛58.4｝	51.7｛70.3｝	43.0｛58.4｝
燃料	軽油	軽油	軽油	軽油	軽油	軽油	軽油	軽油	軽油
燃料タンク容量（L）	18	40	40	95	95	100	150	130	150
接地圧（kPa｛kgf/cm²｝）	98｛1.00｝	143｛1.46｝	113｛1.15｝	46｛0.47｝	64｛0.65｝	40｛0.39｝	75｛0.76｝	69｛0.70｝	98｛1.00｝
寸法　全長L（mm）	4,080	5,100	5,340	5,120	6,340	7,235	9,170	9,600	10,150
寸法　全幅W（mm）	1,650	1,750	2,050	2,250	2,250	2,250	2,460	2,490	2,460
寸法　全高H（mm）	1,960	2,260	2,410	1,995	1,995	2,150	2,350	2,420	2,350
車両重量（kg）	2,300	3,750	3,830	4,600	7,410	8,150	13,550	13,090	15,800

※旋回角度は360度です。
※屈伸型のバケット首振角度は、左90～右45度です。
※クローラはグレー・黒・鉄タイプがあり、掲載数値と重量が異なる場合がございますので、最寄の営業所へご確認ください。
※1 バケット積載荷重が2種類ございますので最寄の営業所へご確認ください。
▲センター取扱い機器の為、センターからの配送となります。
