掘削機械

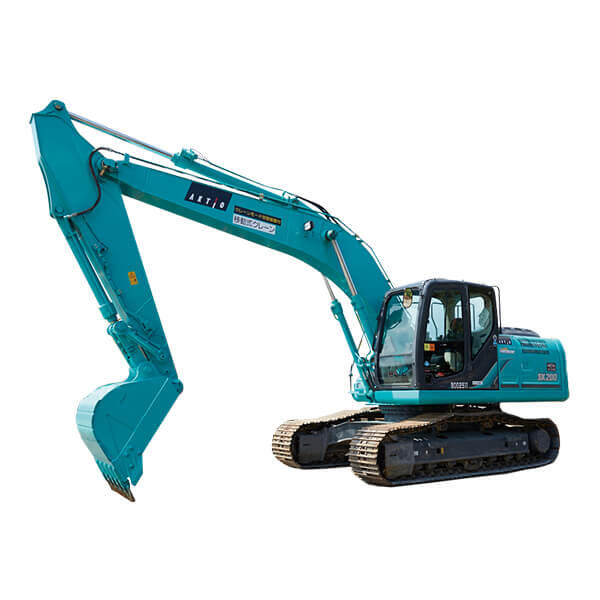

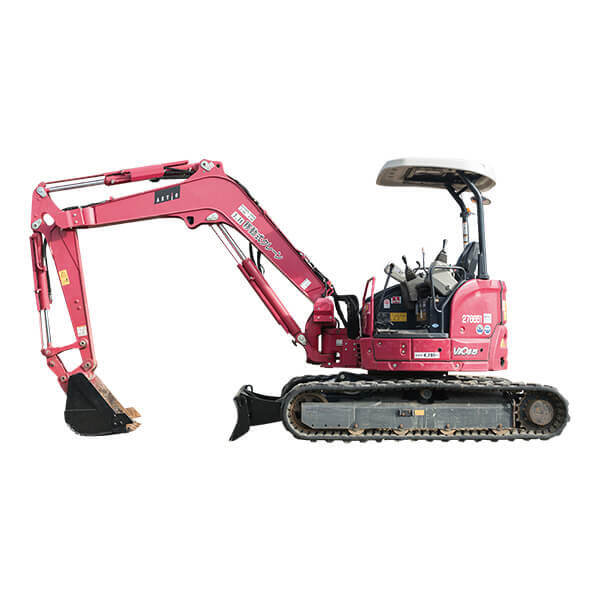

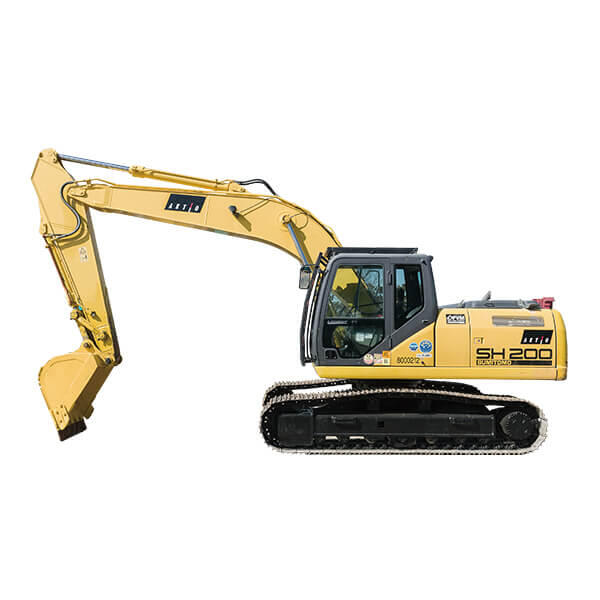

クレーン機能付バックホー小旋回

  • クレーン機能付バックホー小旋回

  • クレーン機能付バックホー小旋回

  • クレーン機能付バックホー小旋回

  • クレーン機能付バックホー小旋回

  • クレーン機能付バックホー小旋回

  • クレーン機能付バックホー小旋回

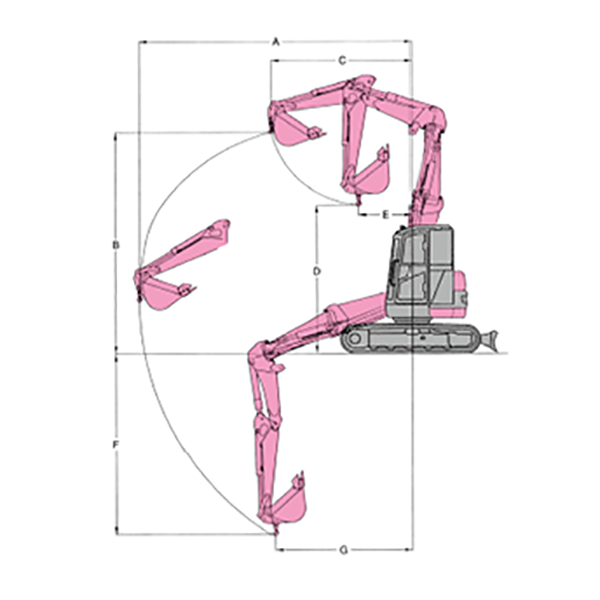

  • クレーン機能付バックホー小旋回 作業範囲図

    作業範囲図

◆運転および作業に必要な資格
クレーンの運転:「移動式クレーン運転士免許」取得者または「小型移動式クレーン運転技能講習」修了者に限られます。
玉掛作業:玉掛技能講習修了者
土木作業:車両系建設機械運転技能講習修了者

VAC 10NF3は「特教」「特自検」
  • 技能講習
  • 特定自主検査
商品コード VAC 10NF3 VAC 12CF3 VAC 18CF3 VAC 20CF3 VAC 25JNC VAC 45KN3
呼称(m3 0.1 0.12 0.18 0.2 0.25 0.45
新JIS表示(m3 0.06 0.09 0.11 0.22 0.28 0.45
メーカー クボタ クボタ クボタ クボタ ヤンマー コベルコ
型式 RX-203S RX-306 RX-406 RX-505 B7-5B SK130UR-2
クローラシュー ゴムシュー ゴムシュー ゴムシュー ゴムシュー ゴムパッド/鉄 ゴムパッド/鉄
接地圧(kPa{kgf/cm2}) 25.1{0.26} 29.3{0.30} 34.7{0.35} 29.9{0.31} 34.3{0.35} 42{0.43}
作業範囲 A 最大吊上半径(mm) 3,300 3,860 4,180 4,930 5,620 6,470
作業範囲 B 最大吊上高さ(mm) 2,640 2,690 2,720 3,730 4,550 5,320
作業範囲 C 最大吊上高さ時半径(mm) 1,045 1,550 1,680 2,170 2,900 2,980
作業範囲 D 最小吊上高さ(mm) 2,500 2,390 2,330 2,730 3,050 3,590
作業範囲 E 最小吊上高さ時半径(mm) 970 1,310 1,320 1,430 1,100 2,000
作業範囲 F 最大吊上深さ(mm) 1,905 2,440 2,820 3,290 3,750 3,960
作業範囲 G 最大吊上深さ時半径(mm) 1,860 2,010 2,010 2,605 2,830 3,710
吊上能力 最大能力(t×m) 0.6×1.4 0.9×1.6 0.9×2.1 0.90×3.0 2.5×2.2 2.9×2.0
吊上能力 最小半径時(t×m) 0.6×1.4 0.9×1.6 0.9×2.1 0.90×3.0 2.5×2.2 2.9×2.0
吊上能力 最大半径時(t×m) 0.15×3.3 0.24×3.8 0.33×4.2 0.44×4.9 0.50×5.6 0.9×6.4
定格出力(kW/min-1 14.0/2,200 21.0/2,200 21.0/2,200 28.8/2,250 41.2/1,900 69.2/2,000
定格出力(PS/rpm) 19.0/2,200 28.6/2,200 28.6/2,200 39.2/2,250 56/1,900 92.8/2,000
燃料タンク容量(L) 27.5 41 41 64 100 200
寸法 全長L(mm) 3,660 4,080 4,290 5,150 5,790 7,430
寸法 全幅W(mm) 1,400 1,550 1,700 2,000 2,270 2,490
寸法 全高H(mm) 2,270 2,470 2,480 2,520 2,630 2,810
質量(kg) 2,020 3,170 3,780 5,160 7,800 13,400
◎クレーン機能付バックホー小旋回は、NETIS登録商品もございます。
◎クレーン作業の安全性・施工性を高めるクレーンモード自動切替装置付バックホーもございます。
注)クレーン機能付バックホーをクレーンモードで使用する場合は、安全を優先する為に旋回速度が遅くなります。
