鉄道工事用機械

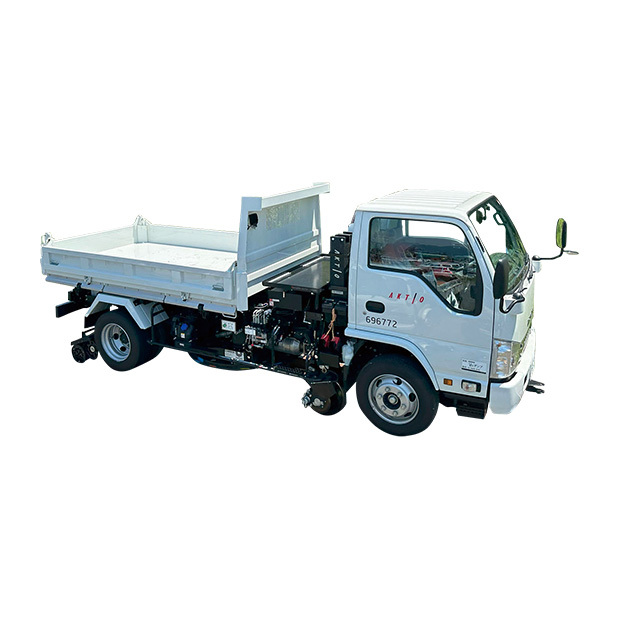

軌陸ダンプ

GF1 33EA0 006
GF1 33EM0 001

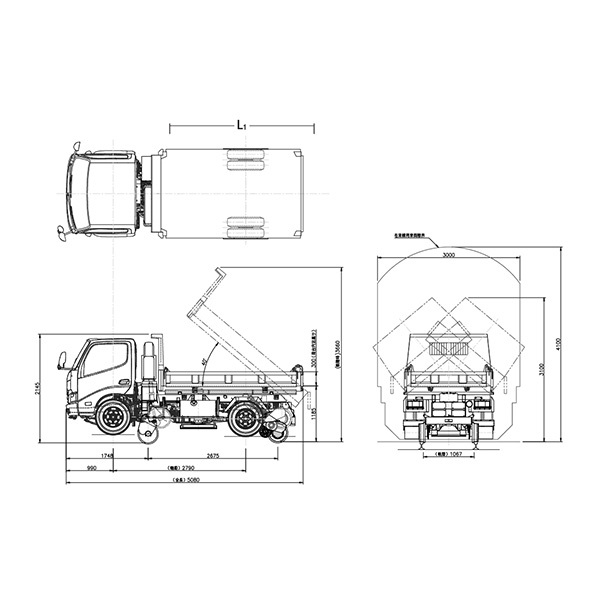

寸法図

資格・運転免許
車検

商品コード	GF1 33EM0 001	GF1 33EA0 003	GF1 33EA0 006	GF1 33DA0 001
型式^※1	OR3D-008	OR3D-007	D-1628	OR3DS-001
最大積載量^※2（kg）	2,800	2,700	2,600～2,800	2,950
燃料	軽油	軽油	軽油	軽油
乗車定員（人）	3	3	3	3
ダンプ装置	三転式ダンプ、荷台三方開	三転式ダンプ、荷台三方開	三転式ダンプ、荷台三方開	三転式ダンプ、荷台三方開
軌陸駆動方式	タイヤの動力で鉄輪を駆動	タイヤの動力で鉄輪を駆動	タイヤの動力で鉄輪を駆動	タイヤの動力で鉄輪を駆動
ミッション	6速マニュアル	6速オートマチック	6速オートマチック	6速オートマチック
鉄車輪径（mm）	φ380	φ380	φ380	φ380
対応軌道（mm）	1,067	1,067	1,067	1,435
鉄輪絶縁	4輪絶縁	4輪絶縁	4輪絶縁	4輪絶縁
軌陸ブレーキ（ブレーキペダル連動）	前輪ディスク式ブレーキ	前輪電気シリンダ式	前輪ディスク式ブレーキ	前輪ディスク式
軌陸ブレーキ（ブレーキペダル連動）	後輪タイヤ動力連動式	後輪タイヤ動力連動式	後輪タイヤ動力連動式	後輪タイヤ動力連動式
軌陸ブレーキ（ブレーキペダル連動）	サイドブレーキON時、4輪駐車ブレーキ作動	サイドブレーキON時、4輪駐車ブレーキ作動	サイドブレーキON時、4輪駐車ブレーキ作動	サイドブレーキON時、4輪駐車ブレーキ作動
寸法^※2　全長L（mm）	5,080	4,970	5,800	4,970
寸法^※2　全幅W（mm）	1,960	1,900	1,890	1,990
寸法^※2　全高H（mm）	2,145	2,210	2,145	2,105
寸法^※2　荷台長L₁（mm）	2,950	2,950	3,050	2,950
寸法^※2　荷台幅W₁（mm）	1,775	1,770	1,770	1,770
オンレール時の荷台高さ（mm）	1,185	1,310	1,185	1,270
車両重量^※2（kg）	5,030	5,010	5,030	4,860

※1 JR東日本型式認定番号　OR3D-008：YA-02-010改、OR3D-007：YA-02-007改対、Ｄ-1628：YA-02-010改、OR3DS-001：YA-02-012改
※2 車載装備や車両型式によって異なります。
◎中軌1,372mm対応の車輌もございます。
▲センター取扱い機器の為、センターからの配送となります。
