荷取構台・吊り治具

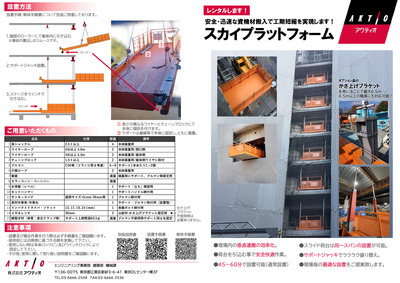

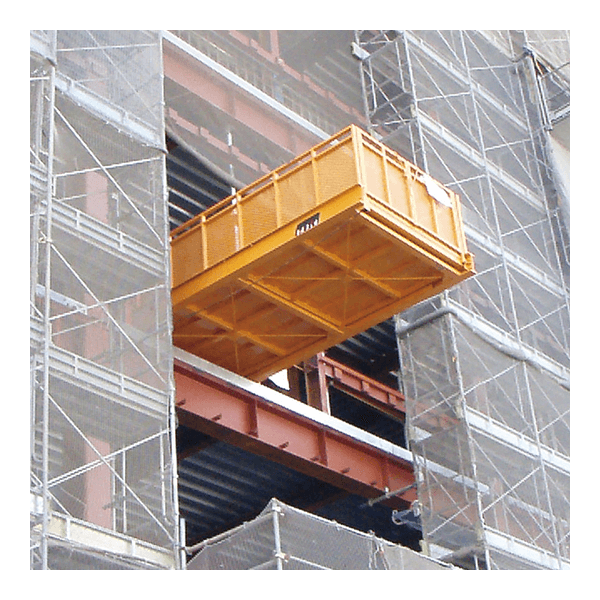

スカイプラットフォーム
-
-
T2C 00003 001 かさ上げブラケット
| 商品コード | T2C 10000 001 | T2C 15000 001 | T2C 38000 001 |
|---|---|---|---|
| 呼称 | スカイプラットフォーム1.0t | スカイプラットフォーム1.5t | スカイプラットフォーム3.8t |
| 型式 | KSS-1 | KSL-2 | KS-2 |
| 最大積載荷重（t） | 1.0 | 1.5 | 3.8 |
| 積載可能台数（目安） 4t車（台） | 3 | - | - |
| 積載可能台数（目安） 10t車（台） | 5 | 4 | 3 |
| 手摺高さ（mm） | 815 | 795 | 785 |
| 荷台寸法（有効） 全長L1（mm） | 2,400 | 3,428 | 3,428 |
| 荷台寸法（有効） 全幅W1（mm） | 1,296 | 1,700 | 1,816 |
| 張出し寸法 全長L2（mm） | 2,500 | 3,500 | 3,500 |
| 張出し寸法 全幅W2（mm） | 1,510 | 2,066 | 2,066 |
| 寸法 全長L（mm） | 6,130 | 7,730 | 7,730 |
| 寸法 全幅W（mm） | 1,750 | 2,300 | 2,300 |
| 質量（kg） | 1,160 | 2,000 | 2,650 |
組み合わせ品

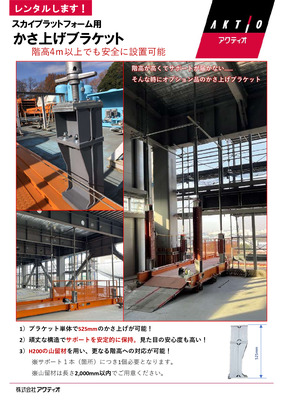

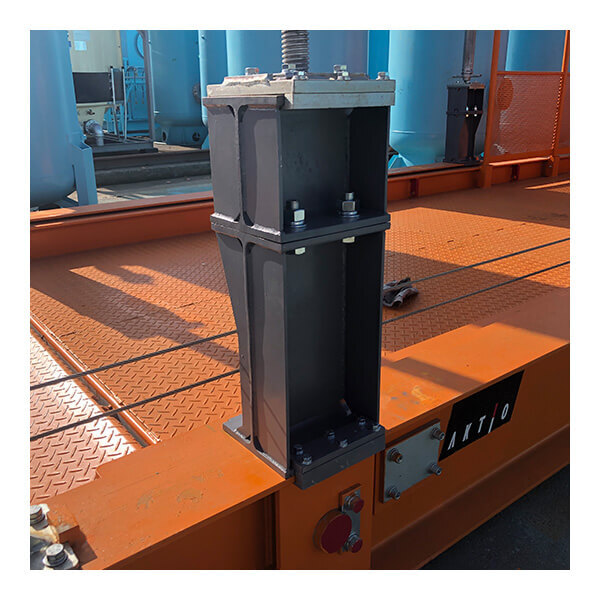

■かさ上げブラケット
| 商品コード | T2C 00003 001 |
|---|---|
| 代表管理番号 | 007608 |
| 全高H（mm） | 最大525 |
| 質量（kg） | 約25 |
■サポート（支柱）スペック
| タイプ | ショート | ショート | ショート | ミドル | ミドル | ミドル |
|---|---|---|---|---|---|---|
| 対応クラス（t） | 1.0 | 1.5 | 3.8 | 1.0 | 1.5 | 3.8 |
| 許容荷重（t） | 5 | 5 | 5 | 5 | 5 | 5 |
| 全長L（mm） | 1,450～2,500 | 1,450～2,500 | 1,450～2,500 | 2,450～3,750 | 2,450～3,750 | 2,450～3,750 |
| 対応高さ（梁下～床CON天端）（mm） | 1,750～2,800 | 1,800～2,850 | 1,800～2,850 | 2,750～4,050 | 2,800～4,100 | 2,800～4,100 |
| 質量（1本あたり）（kg） | 21.0 | 21.0 | 21.0 | 27.5 | 27.5 | 27.5 |
